Établissement Public d'Aménagement et de Gestion des Eaux du Bassin du Loing

Mieux comprendre

les milieux aquatiques



Travaux de renaturation du Solin sur les communes de Villemandeur, Pannes et Châlette-sur-Loing (45)

Juillet 2023



Cours d'eau concerné :  Solin

Communes  Villemandeur, Pannes, Châlette-sur-Loing

Maitre d'ouvrage :  Epage du Bassin du Loing

Maitre d'œuvre :  Cariçaie

Entreprises :

  • BLOT (45) : Suppression des barrages de Gaudry, du Gué Perreux et de Montalibert.
  • Charier (85) et Chognot (17) : Création de la Zone d’Expansion de Crue et renaturation du Solin
  • La Guilde (22) : Entretien de la végétation

Objectifs :

  • Renaturation du Solin sur 3 300 ml ;
  • Restauration de la continuité écologique (piscicole et sédimentaire) ;
  • Diversification des habitats et des écoulements ;
  • Création d’une Zone d’Expansion de Crue ;
  • Lutte contre les inondations et les étiages ;

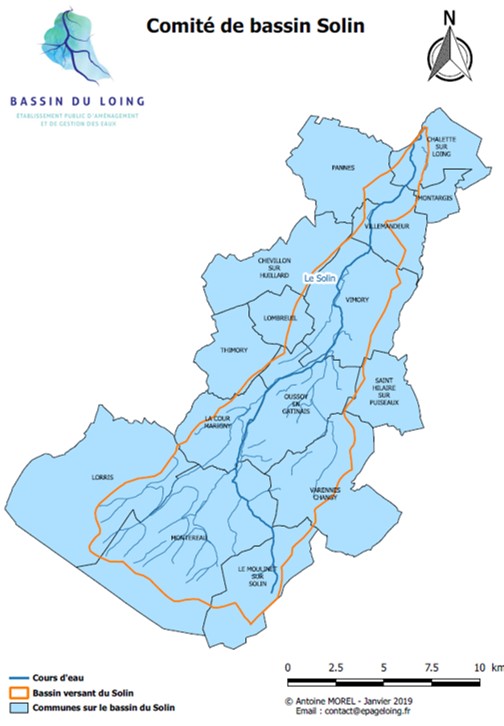

Comité de bassin du Solin

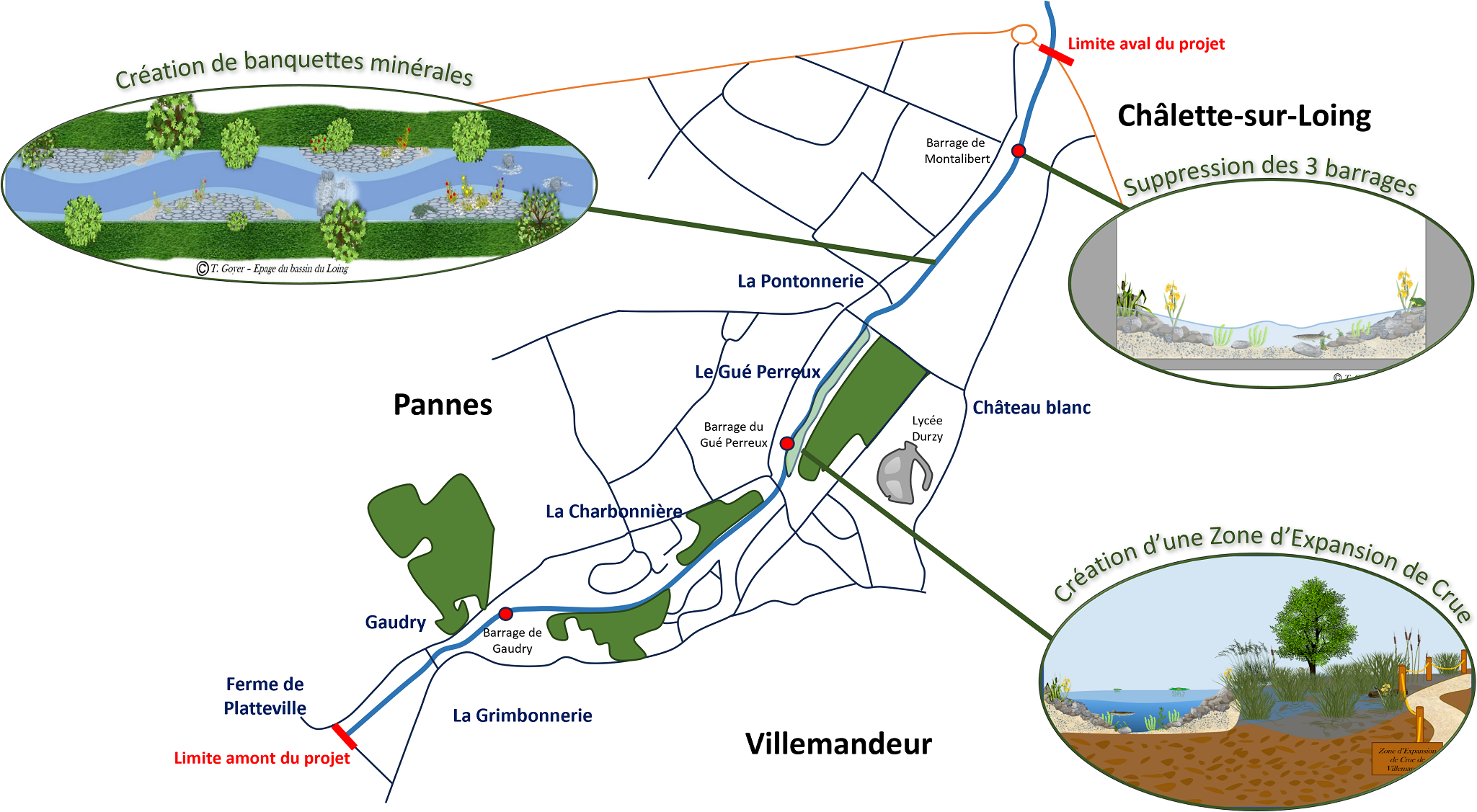

Localisation du site :





Perturbations du milieu :

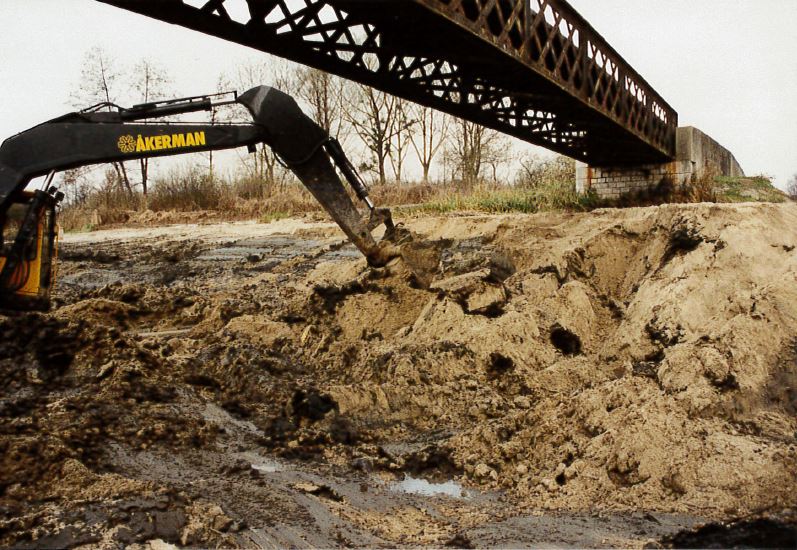

Les travaux de curage et de rectification du Solin à Châlette-sur-Loing





















Le Solin a subi de nombreuses modifications au fil des années créant de fortes altérations sur son milieu.

Pendant les remembrements (1960-70) d’importants travaux de rectification et de recalibrage ont été réalisés en plus des barrages édifiés tout au long de son linéaire d’écoulement.

Aujourd’hui, de nombreux impacts résultent de ces travaux :

  • Accélération et homogénéisation des vitesses d’écoulement ;
  • Incision et érosion du lit, augmentant la hauteur et la fragilité des berges, déconnectant le cours d’eau de ses annexes ;
  • Disparition des zones humides permettant de soutenir les étiages avec leurs capacités à stocker de l’eau et à prévenir contre les inondations ;
  • Le réchauffement des eaux et l’accentuation de l’évaporation, engendrant une baisse de l’oxygène dissous et une prolifération des algues et végétaux.

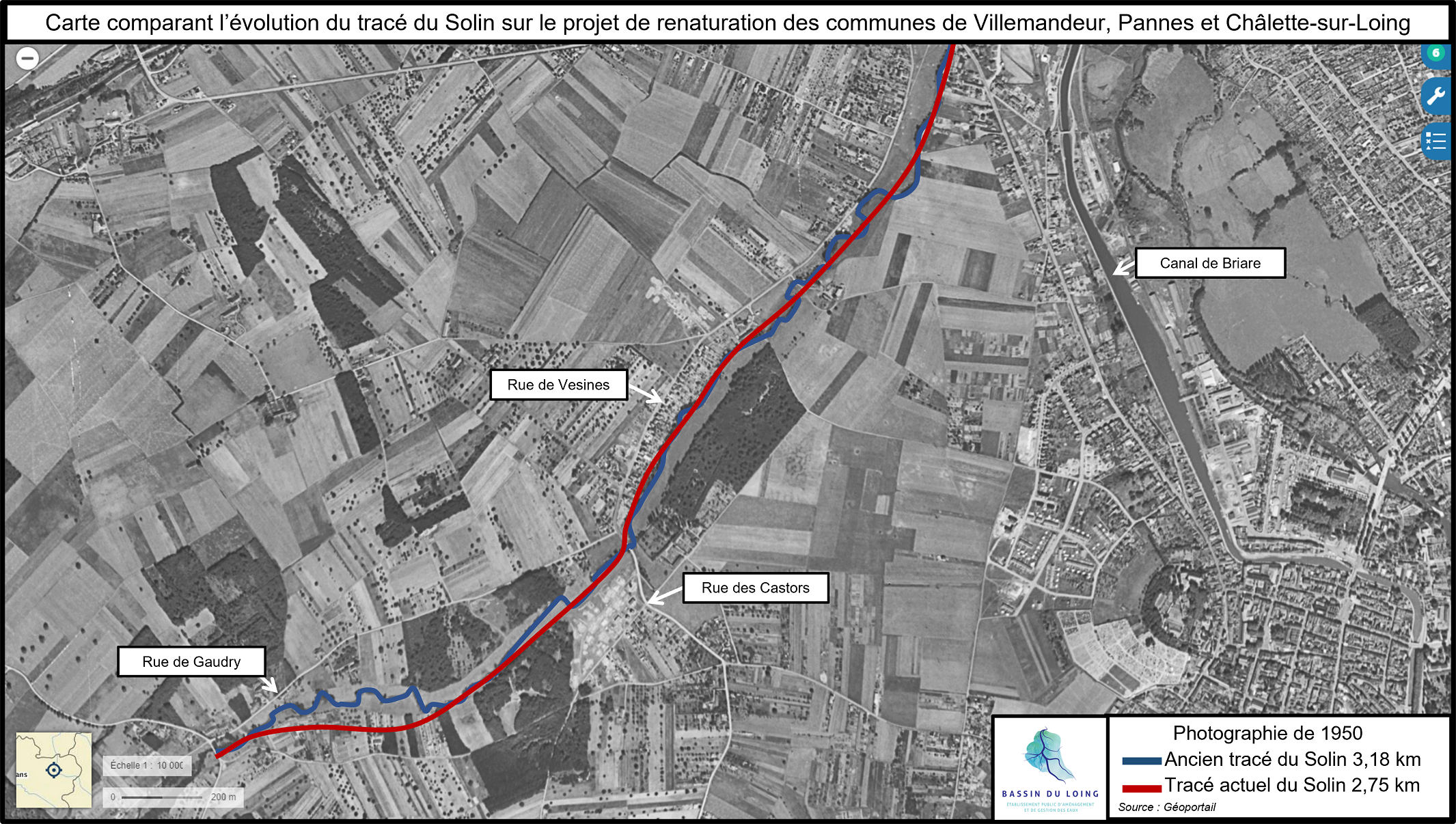

Carte indiquant l'évolution du Solin avant et après les travaux de rectification dans les années 70 Le Solin avant les travaux de renaturation à Châlette-sur-Loing - 12/05/2023

Contexte des travaux :

L’EPAGE du Bassin du Loing, anciennement le SIVLO a lancé en 2014 une étude visant à renaturer le Solin sur les communes de Villemandeur, Pannes et Châlette-sur-Loing.

Ce projet, stoppé momentanément, a été relancé en 2022 par une importante phase de communication auprès des propriétaires riverains.

En effet, pour réaliser ces travaux situés majoritairement sur des parcelles privées, l’EPAGE a dû conventionner avec l’ensemble des 127 propriétaires concernés afin de réaliser une restauration du cours d’eau à une échelle suffisamment cohérente.

Cette phase de rencontre et de communication a pris du temps mais a permis d’obtenir l’accord des propriétaires, permettant d’intervenir sur l’intégralité du linéaire.

L’EPAGE du Bassin du Loing a donc engagé en Juillet 2023, les travaux de renaturation du Solin sur plus de 3,3 km entre la ferme de Platteville, située sur la commune de Villemandeur, et la Rue du 23 Août 1944 à Châlette-sur-Loing.

Ces travaux ont permis de rétablir le fonctionnement hydraulique du Solin tout en intégrant la reconquête du bon état écologique des masses d’eau instaurée par la Directive Cadre sur l’Eau (DCE) de 2000.

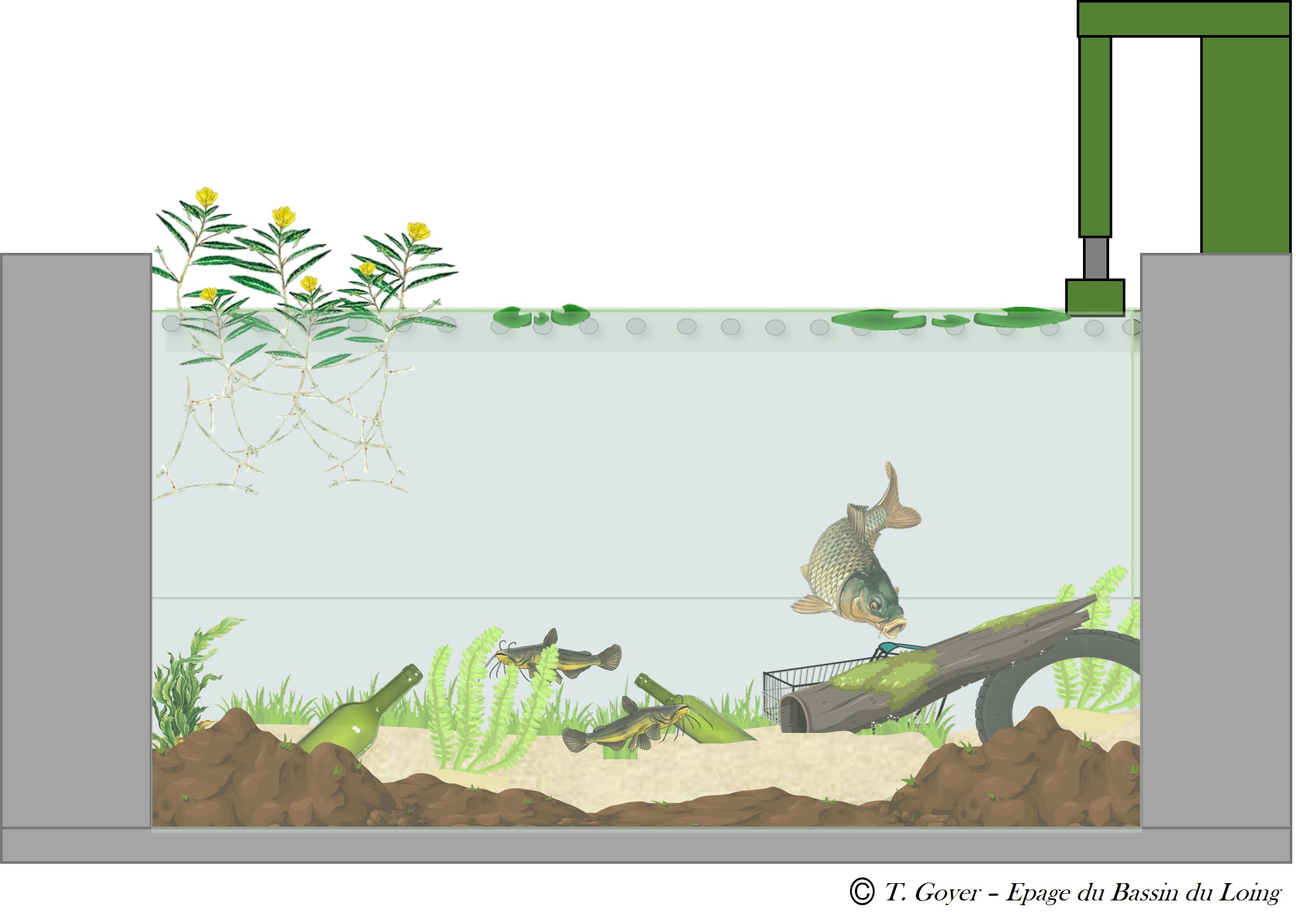

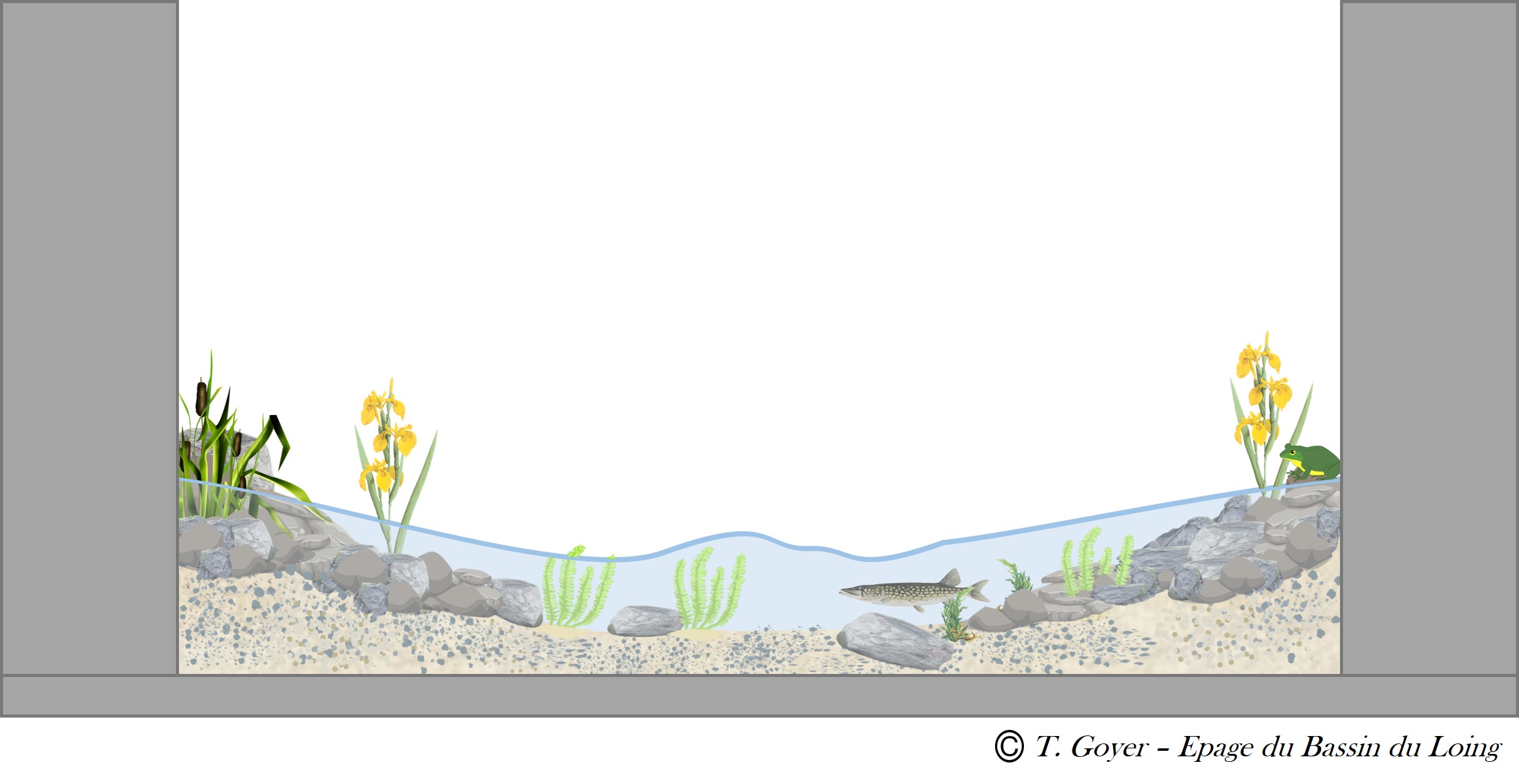

Schéma d'un barrage remonté Schéma d'un barrage supprimé



Ce tronçon urbanisé, situé à l’aval du bassin versant du Solin, était maintenu en eau artificiellement par les barrages de Gaudry, du Gué-Perreux et de Montalibert. Ces ouvrages hydrauliques, appartenant à l’EPAGE du Bassin du Loing, n’avaient plus aucune utilité et ont donc été supprimés en Juillet 2023.

Cependant, de par le degré d’artificialisation du cours d’eau trop important, la simple suppression des barrages n’aurait pas suffi à redonner à la rivière sa dynamique naturelle.

C’est pourquoi il était nécessaire d’accompagner ces travaux par des mesures de restauration morphologique du lit mineur et des berges.

Le lit, trop large, a été réaménagé afin de maintenir une hauteur d’eau suffisante en étiage. Les travaux ont consisté à mettre en place des banquettes minérales en alternance qui se végétaliseront avec le temps.

La prairie située à l’arrière du Lycée Durzy, et appartenant à la commune de Villemandeur, a été transformée en Zone d’Expansion de Crue (ZEC). Cet aménagement consiste à créer des dépressions permettant de stocker temporairement l’eau en période de crue. Ce nouvel habitat apportera d’autres bénéfices comme la filtration et l’autoépuration naturelle de l’eau ainsi que le stockage de Carbone.

Enfin, le projet a intégré des aménagements paysagers, permettant aux habitants de se réapproprier le cours d’eau et ses abords avec la mise en place de plantations, la création de cheminements piétons et l’installation de panneaux pédagogiques.

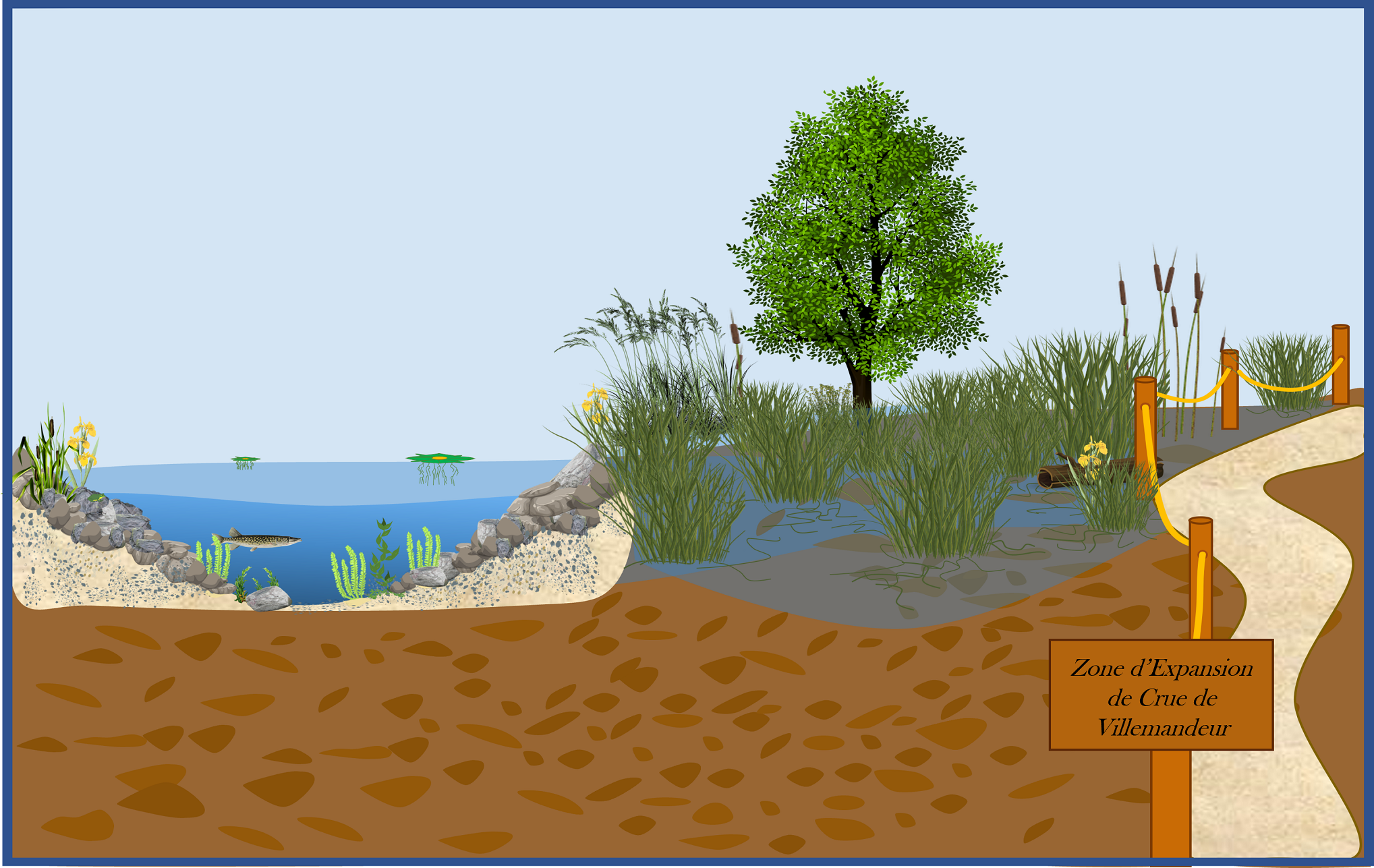

 Schéma de la Zone d'Expansion de Crue à Villemandeur

Objectifs des travaux  :

La suppression des barrages :

  • Abaissement de la hauteur d’eau : Celle-ci était maintenue artificiellement auparavant ;
  • Atténuation du réchauffement et de l’évaporation de l’eau : Permet d’obtenir un gain sur la température moyenne et la qualité de l’eau du Solin ;
  • Restauration de la continuité écologique : Les sédiments et les espèces piscicoles peuvent à nouveau, accéder librement à leurs lieux de reproductions et effectuer un brassage génétique ;



Les banquettes minérales :

  • Diversification des habitats : Les banquettes minérales vont créer des alternances de vitesses de courants et de profondeur d’eau. Cette diversité d’habitats est indispensable à l’accomplissement du cycle de vie des espèces aquatiques (aire d’alimentation de reproduction, de caches, de reproduction…). ;
  • Resserrement de la lame d’eau : Réduire la largeur du Solin permet l’été, de ralentir le réchauffement et l’évaporation de l’eau. Les paramètres associés comme la teneur en oxygène sont moins influencés, le développement excessif des algues et de la végétation aquatiques (eutrophisation) est également limité. ;



La Zone d’Expansion de Crue (ZEC) :

  • Lutte contre les inondations et les étiages : les zones humides fonctionnent comme des éponges, l’hiver elles stockent le surplus d’eau afin de la restituer en été ;
  • Diversification des habitats : Grand réservoir de biodiversité, un bon nombre d’espèces faunistiques et floristiques dépendent des milieux humides pour vivre ;



Une ripisylve saine et diversifiée :

  • Stabilisation des berges : Les essences associées aux bordures des cours d’eau (Aulnes, Frênes, Saules…) limitent l’érosion des berges et des sols grâce à leurs systèmes racinaires. En réduisant la vitesse d’écoulement, ils limitent également la propagation des crues ;
  • Filtration et épuration des eaux : Les branches et les racines bloquent les particules fines en cas d’érosion et de ruissellement, réduisant le colmatage du lit de la rivière. Celles-ci absorbent également nitrates, phosphores, et certains métaux lourds ;
  • Création de zones ombragées : L’ombre limite le réchauffement de l’eau ;
  • Création d’habitats et de corridors écologiques : La ripisylve permet une connexion entre les milieux terrestres et aquatiques, elle facilite la circulation des espèces, offre des abris, des espaces de reproduction et d’alimentation ;



Descriptif des travaux  :

La suppression des barrages :

Les travaux ont débuté en Juillet 2023 avec l’entreprise Blot qui, pendant 4 semaines, a supprimé les barrages de Gaudry, du Gué Perreux et de Montalibert. Le retrait de ces ouvrages a permis au Solin de retrouver une dynamique d’écoulement et une hauteur d’eau plus naturelle.

Les clapets ont été démantelés et les radiers dérasés à l’aide d’une pelle hydraulique munie d’un brise roche hydraulique.

Les bajoyers rive droite des barrages de Gaudry et du Gué Perreux ainsi que le bajoyer rive gauche du barrage de Montalibert ont été supprimés afin de reprofiler les berges en pente douce.

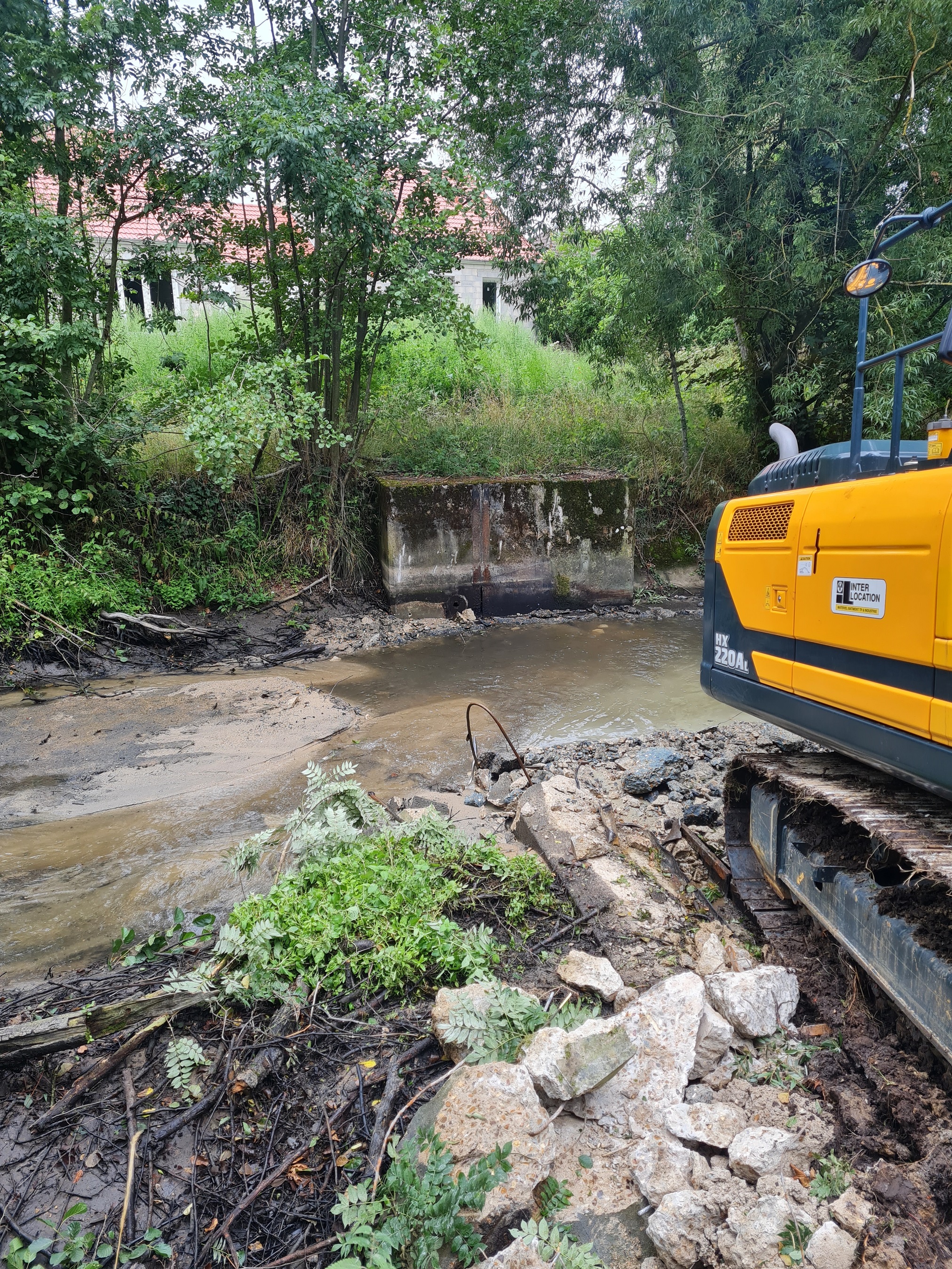

Le barrage de Gaudry

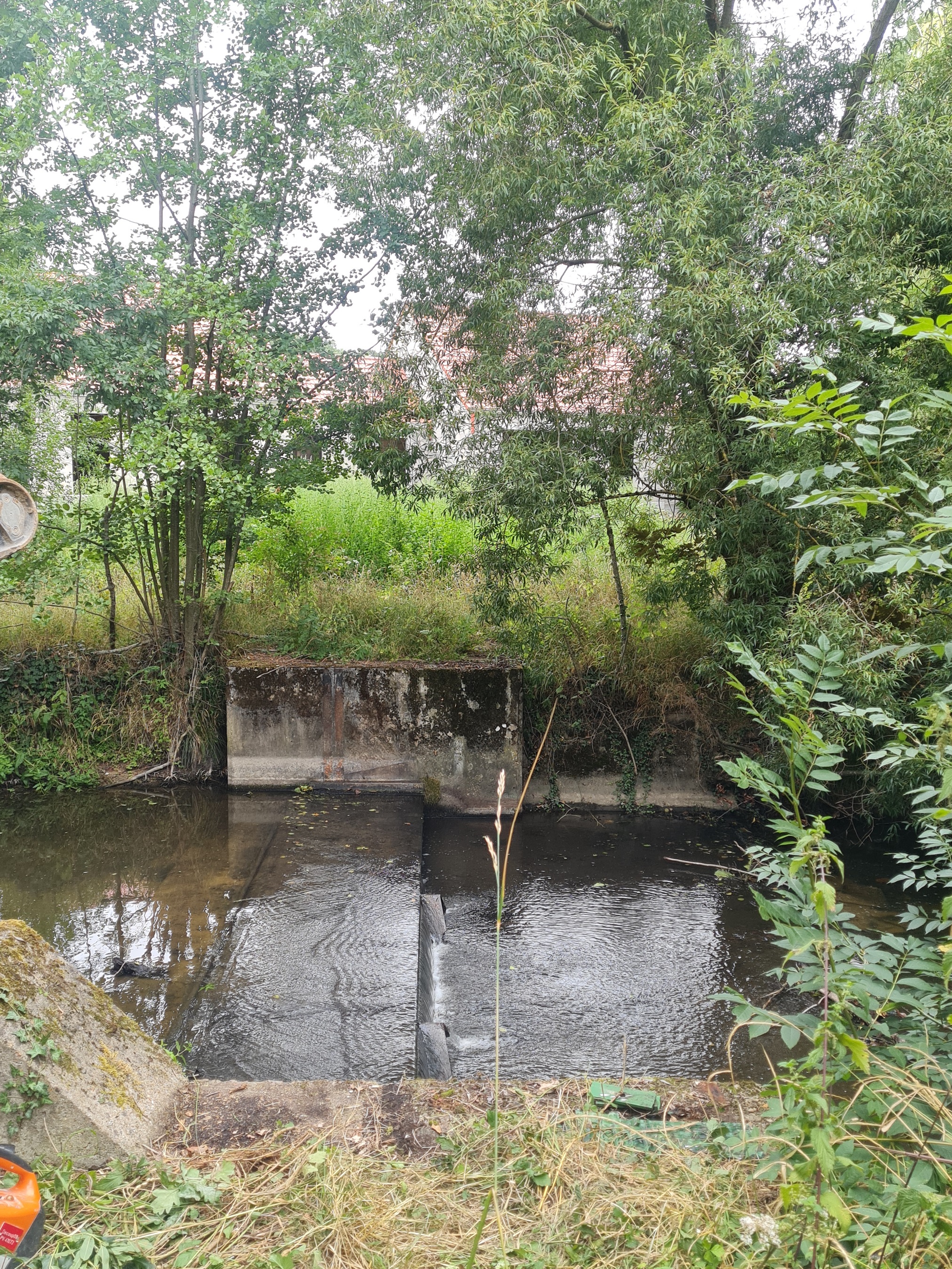

Le barrage de Gaudry - Avant sa suppression - 07/08/2023 Le barrage de Gaudry - Après sa suppression - 07/08/2023





Le barrage du Gué Perreux

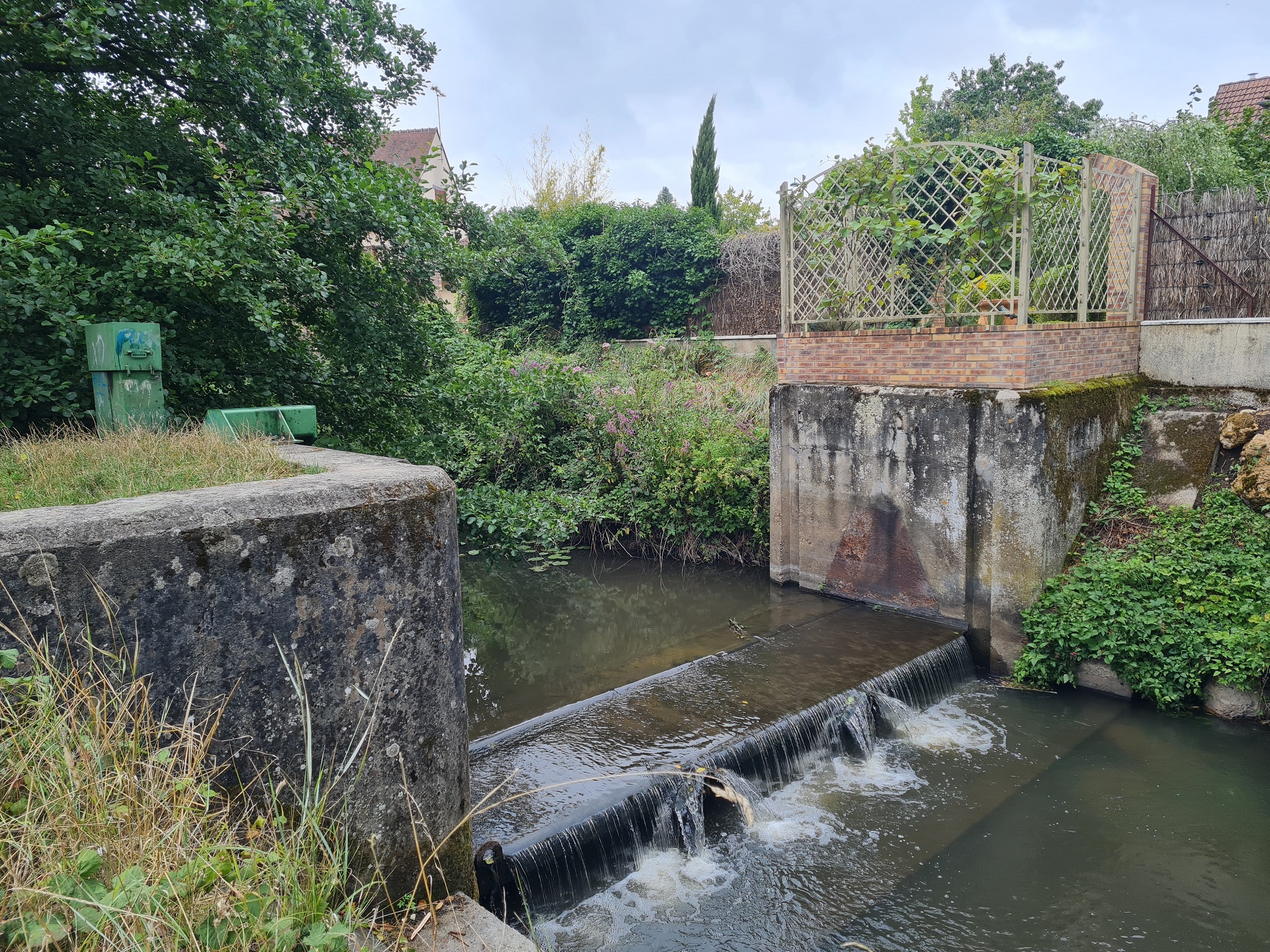

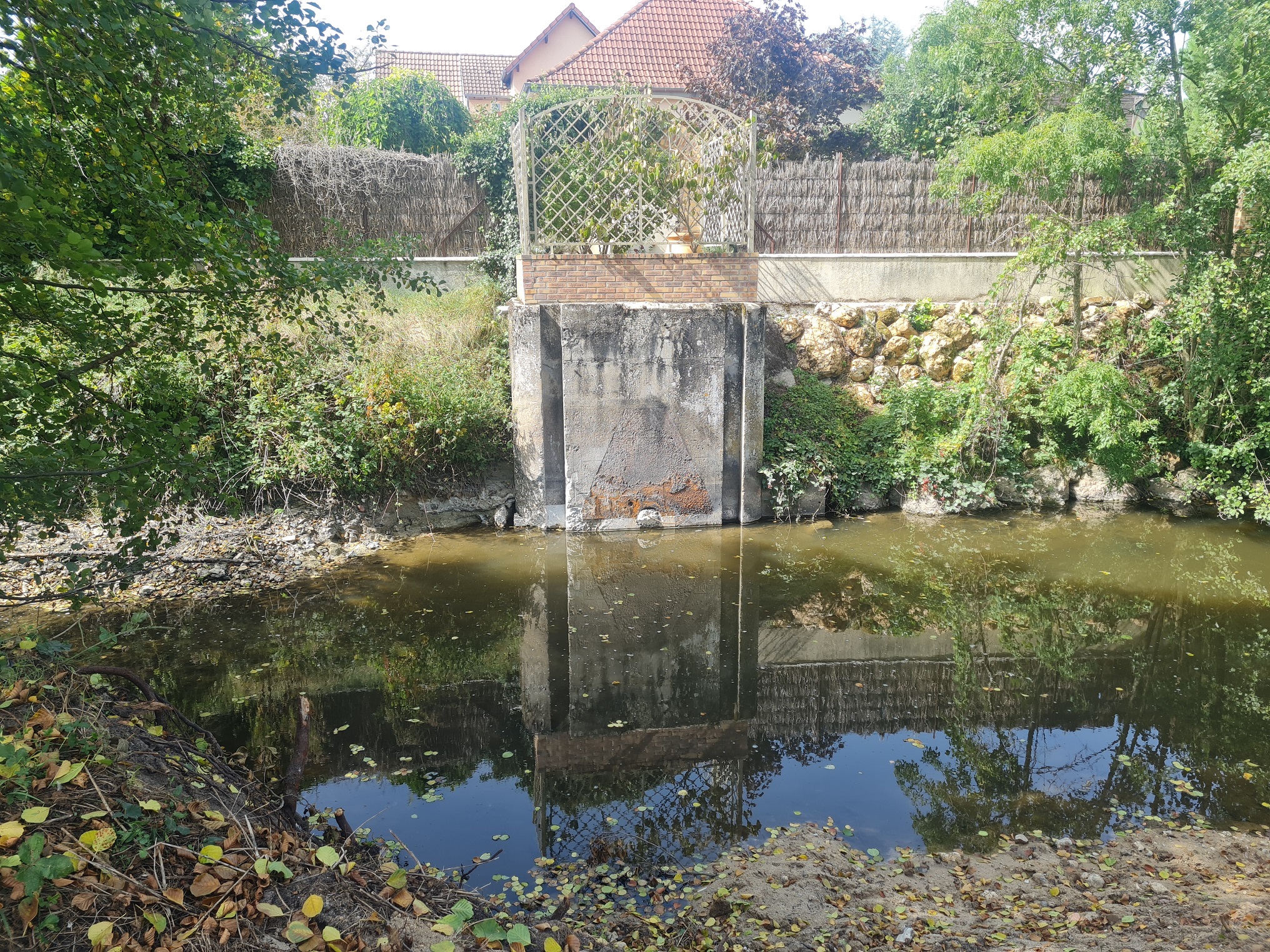

Le barrage du Gué Perreux - Avant sa suppression - 03/08/2023 Le barrage du Gué Perreux - Après sa suppression - 05/09/2023

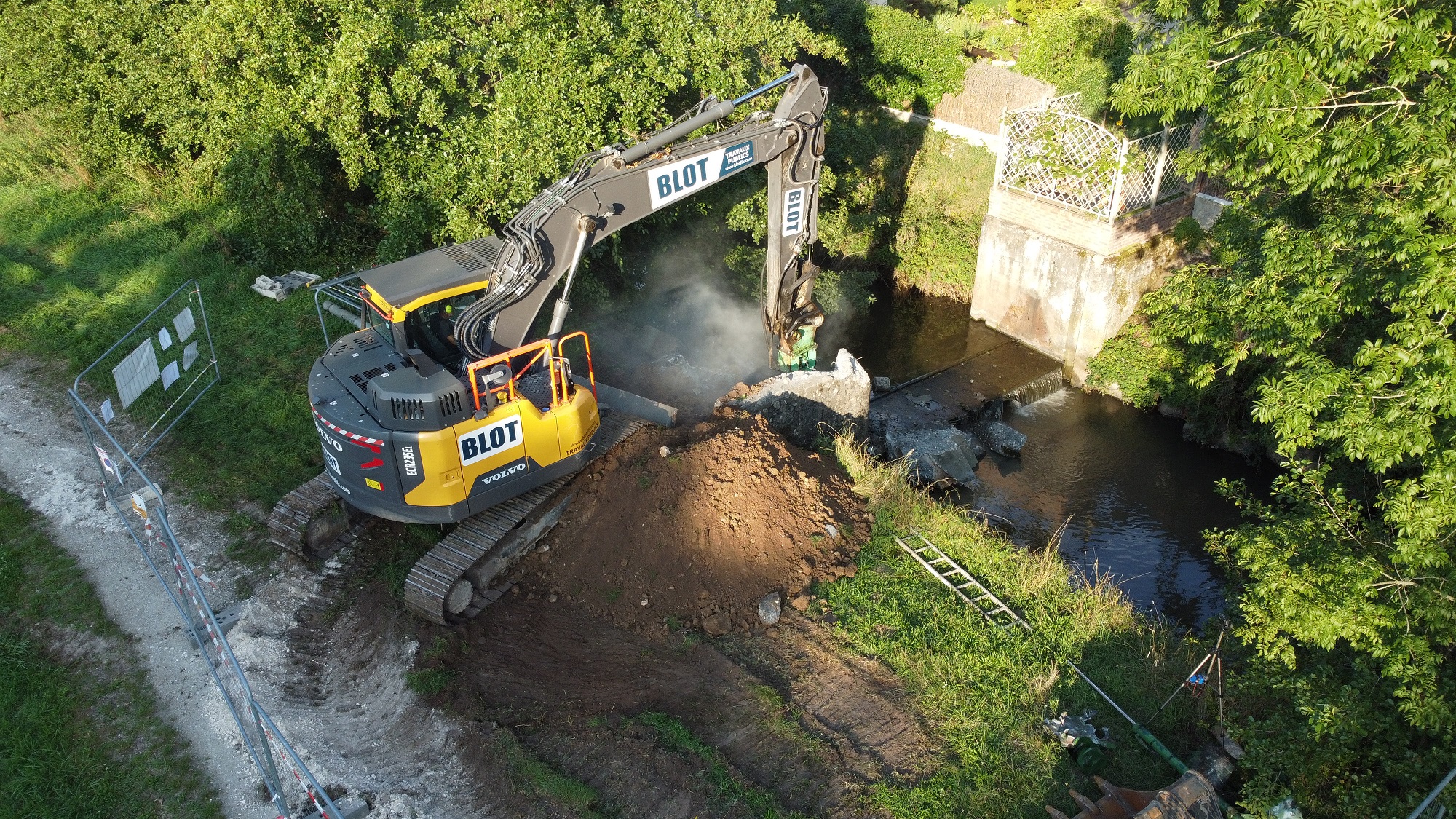

   Le barrage du Gué Perreux pendant sa suppression - 23/08/2023







Le barrage de Montalibert

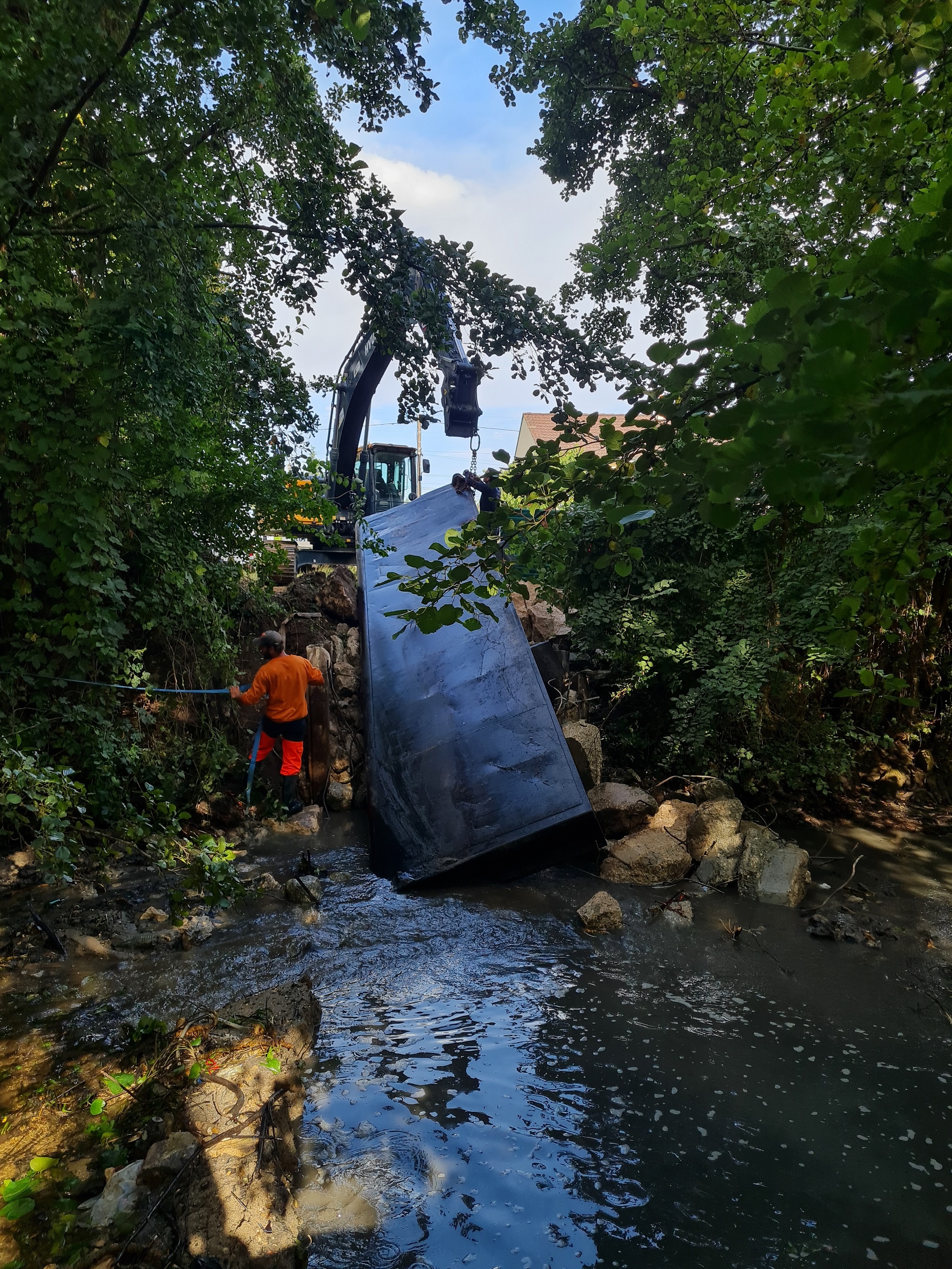

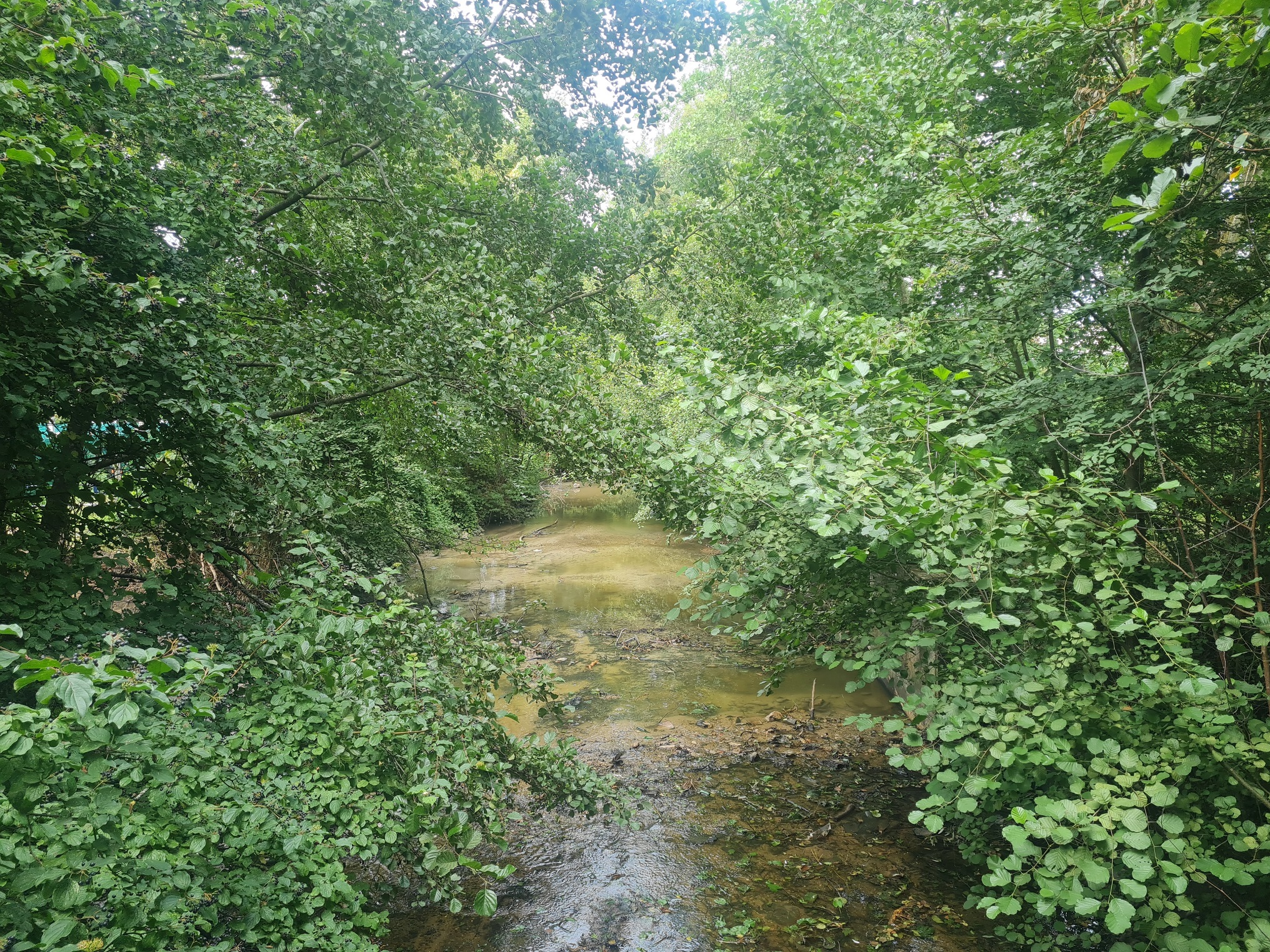

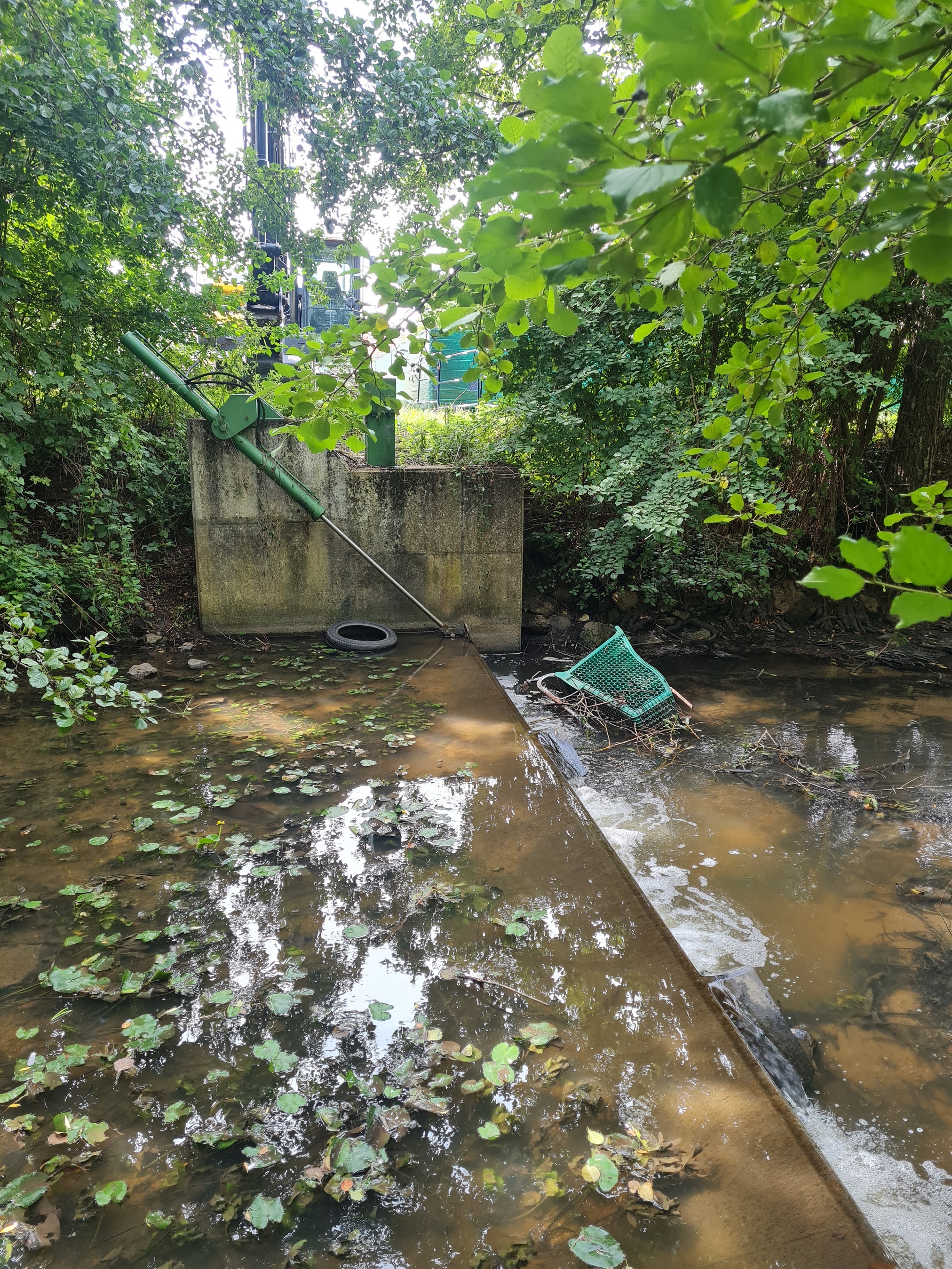

Le barrage de Montalibert - Avant sa suppression - 08/08/2023 Le barrage de Montalibert pendant sa suppression - 10/08/2023







La Zone d'Expansion de Crue

Les travaux se sont poursuivis en Septembre 2023 avec le groupement d’entreprises Charier et Chognot. L’entreprise La Guilde, intervenant en sous-traitance, a retiré toute la végétation en rive droite du Solin, le long de la prairie communale de Villemandeur, Rue des Castors. Cette première intervention a permis aux équipes de Charier de débuter l’opération d’aménagement de la Zone d’Expansion de Crue (ZEC).

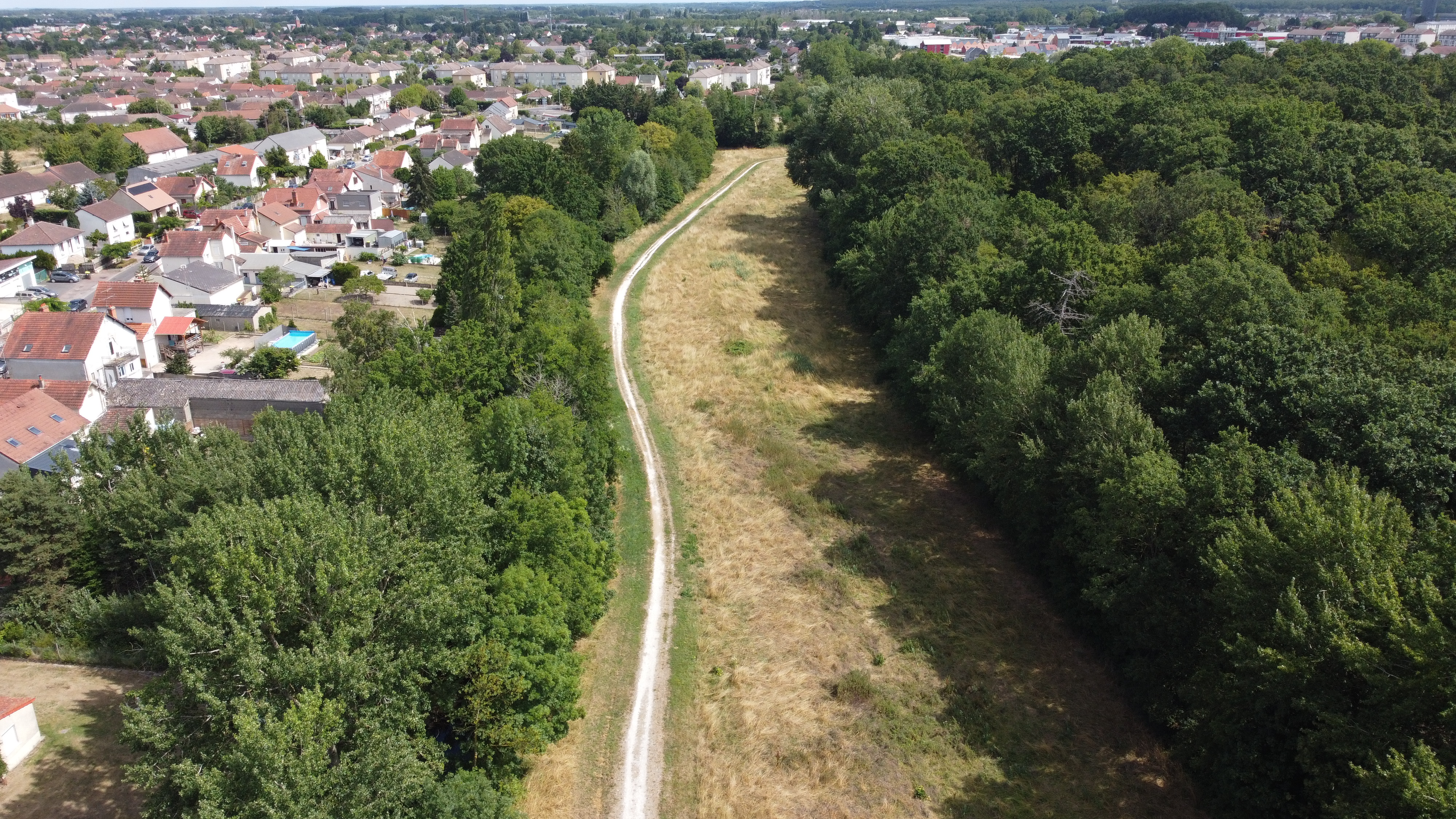

 La prairie de Villemandeur avant les travaux - 19/07/2023



Des scrapers tractés ont retirés toute la terre végétale présente et l’ont stockés le long du boisement pour la reniveler une fois le terrassement du projet terminé. Cette action permet une reprise rapide de la végétation herbacée en fin de travaux.

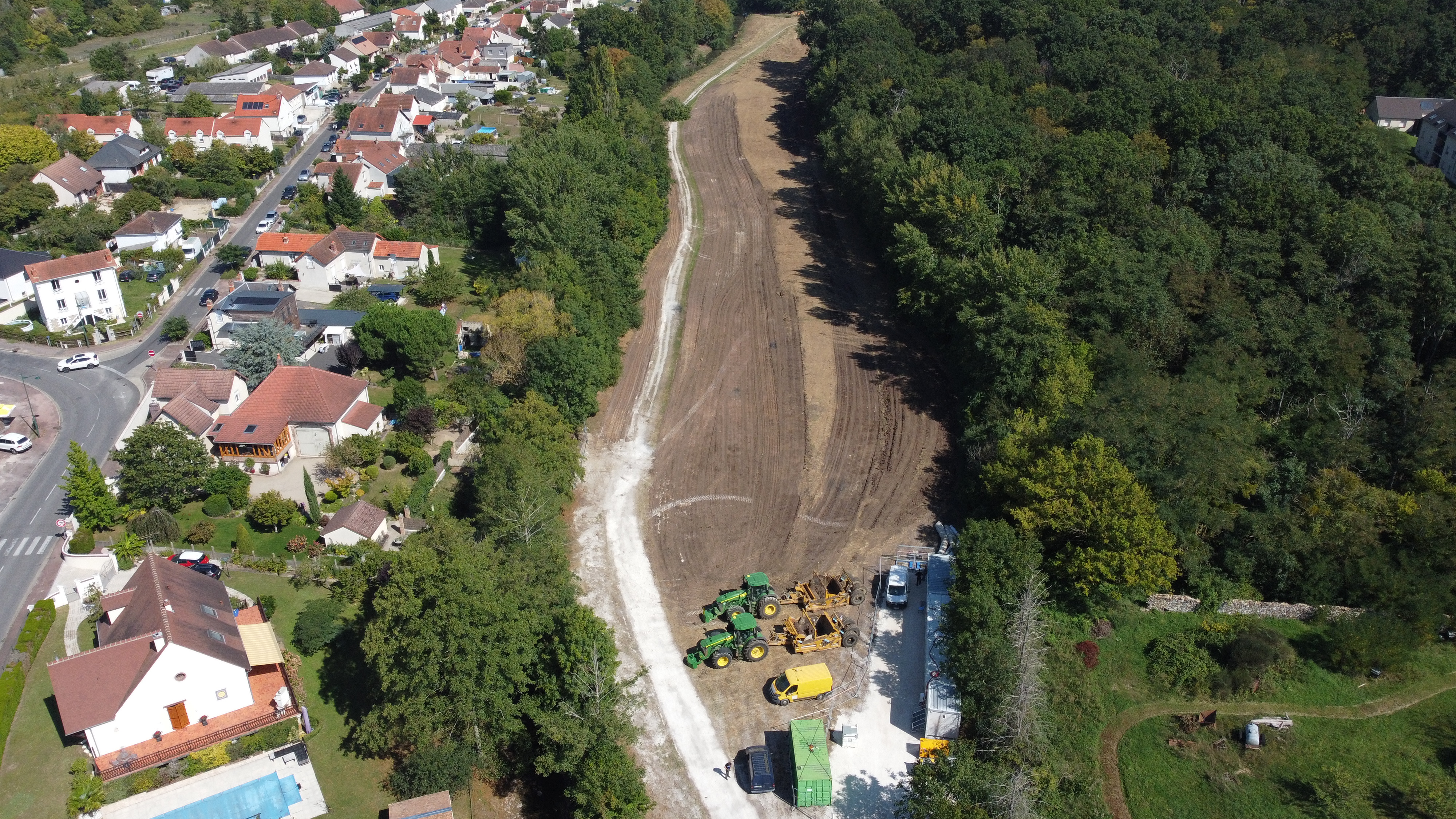

 Décapage de la terre végétale dans la ZEC - 06/09/2023

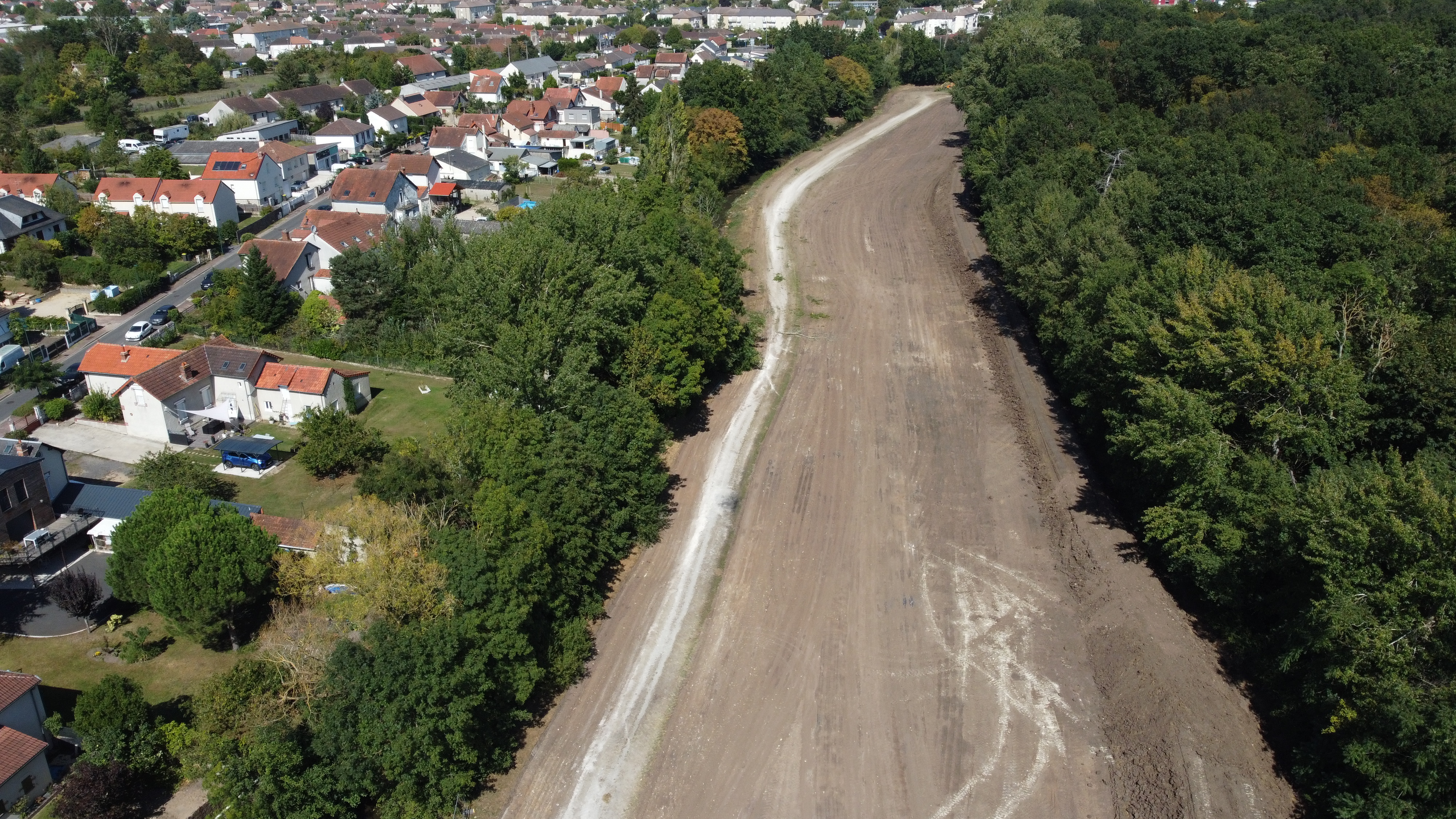

La ZEC une fois la terre végétale retirée - 07/09/2023

Par la suite une pelle de 25 Tonnes a effectué le terrassement. Ce sont 16 000 m3 de mélange terro-argileux qui ont été extraits et évacués avec des camions 6x4.

L’espace destiné à accueillir les hautes-eaux a été aménagé de manière à édifié un maximum d’habitats. Une partie des souches retirées ont été placées avec leurs systèmes racinaires apparents pour créer des caches et des supports de vie à la faune. Des courbes ont également été créées afin d’intégrer au mieux cet aménagement dans le paysage.

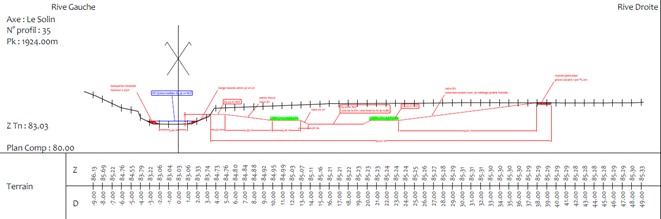

Plan du projet de création de la ZEC

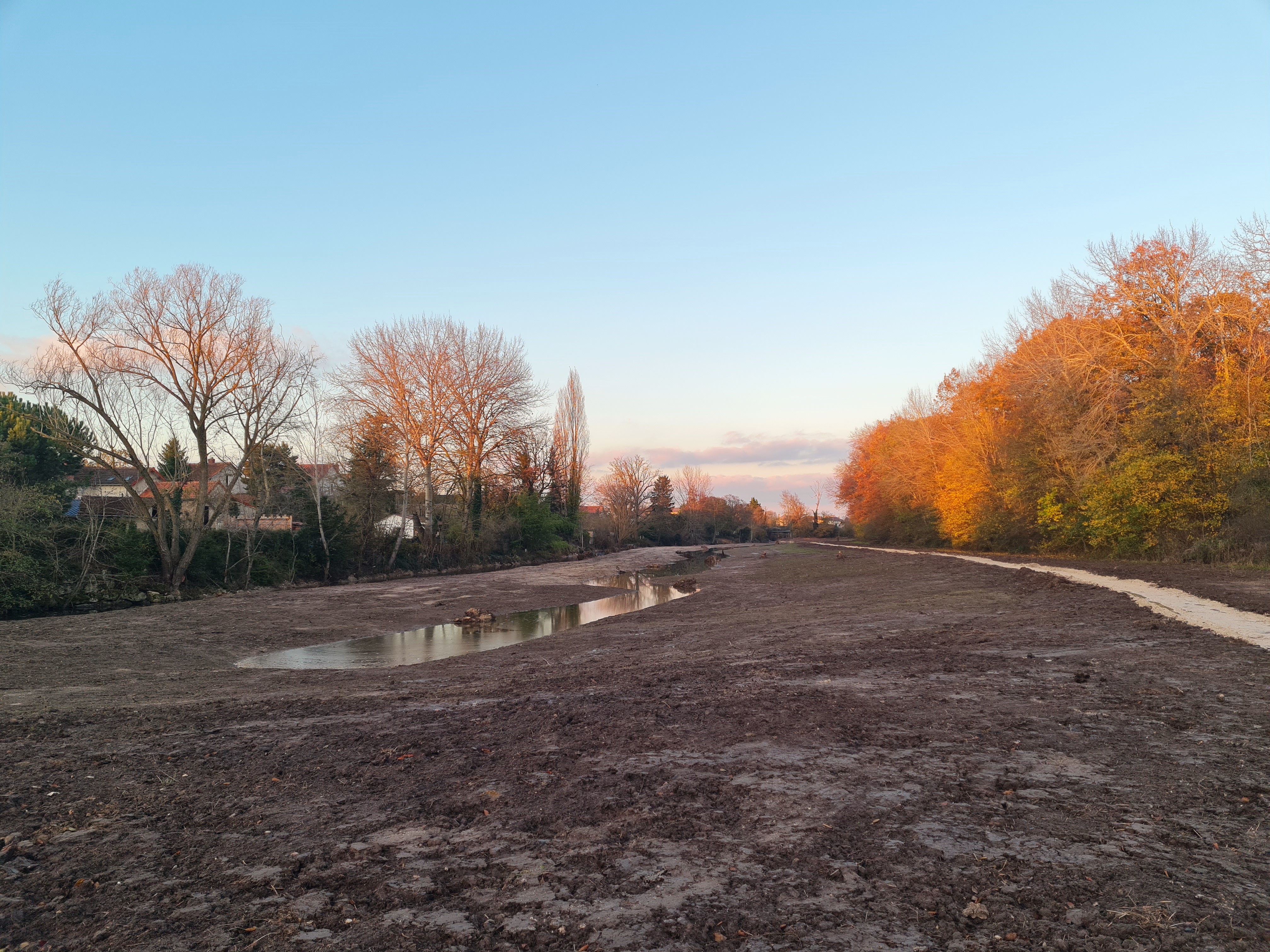

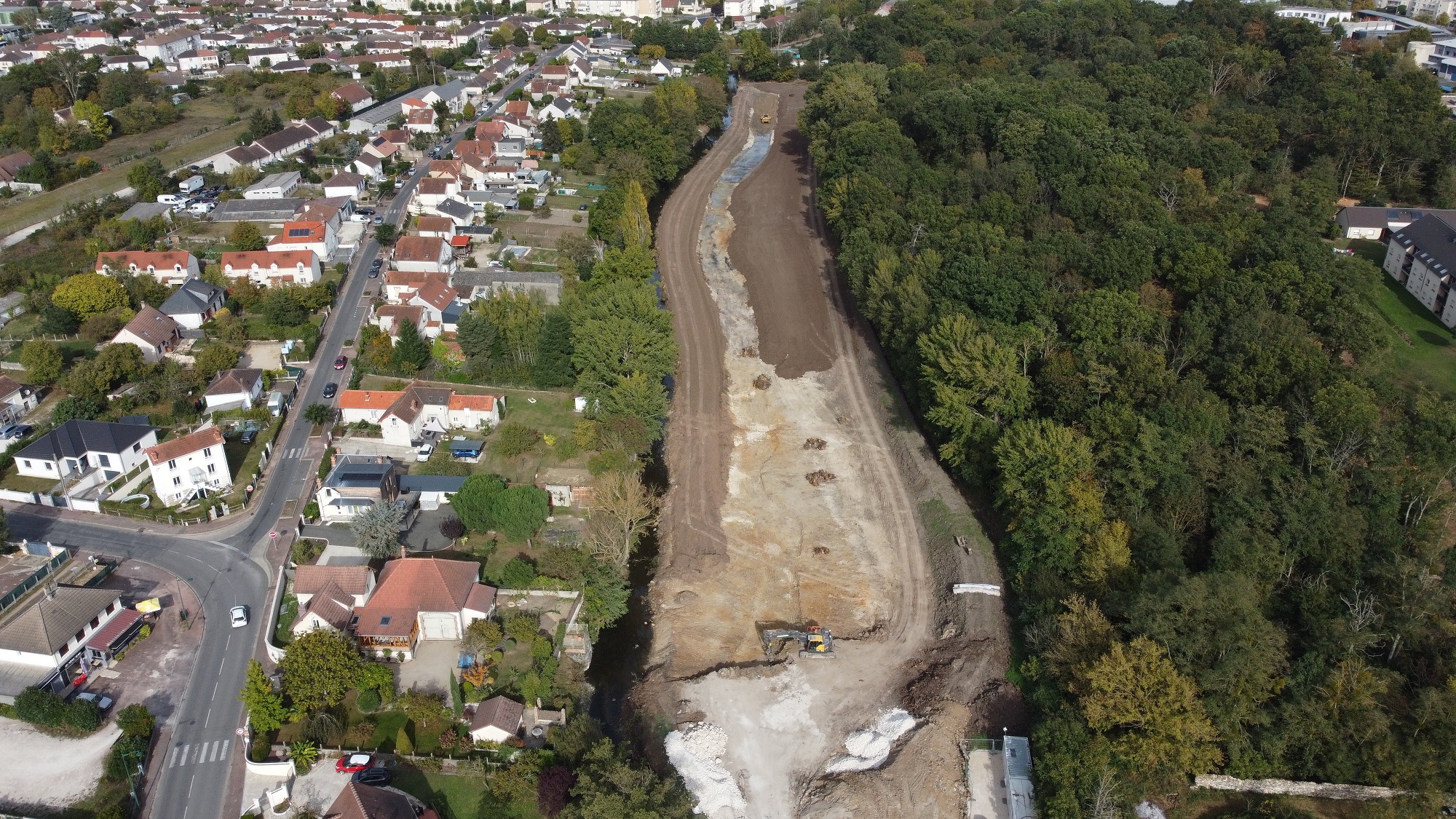

 Finalisation du terrassement de la ZEC et régalage de la terre végétale - 17/10/2023

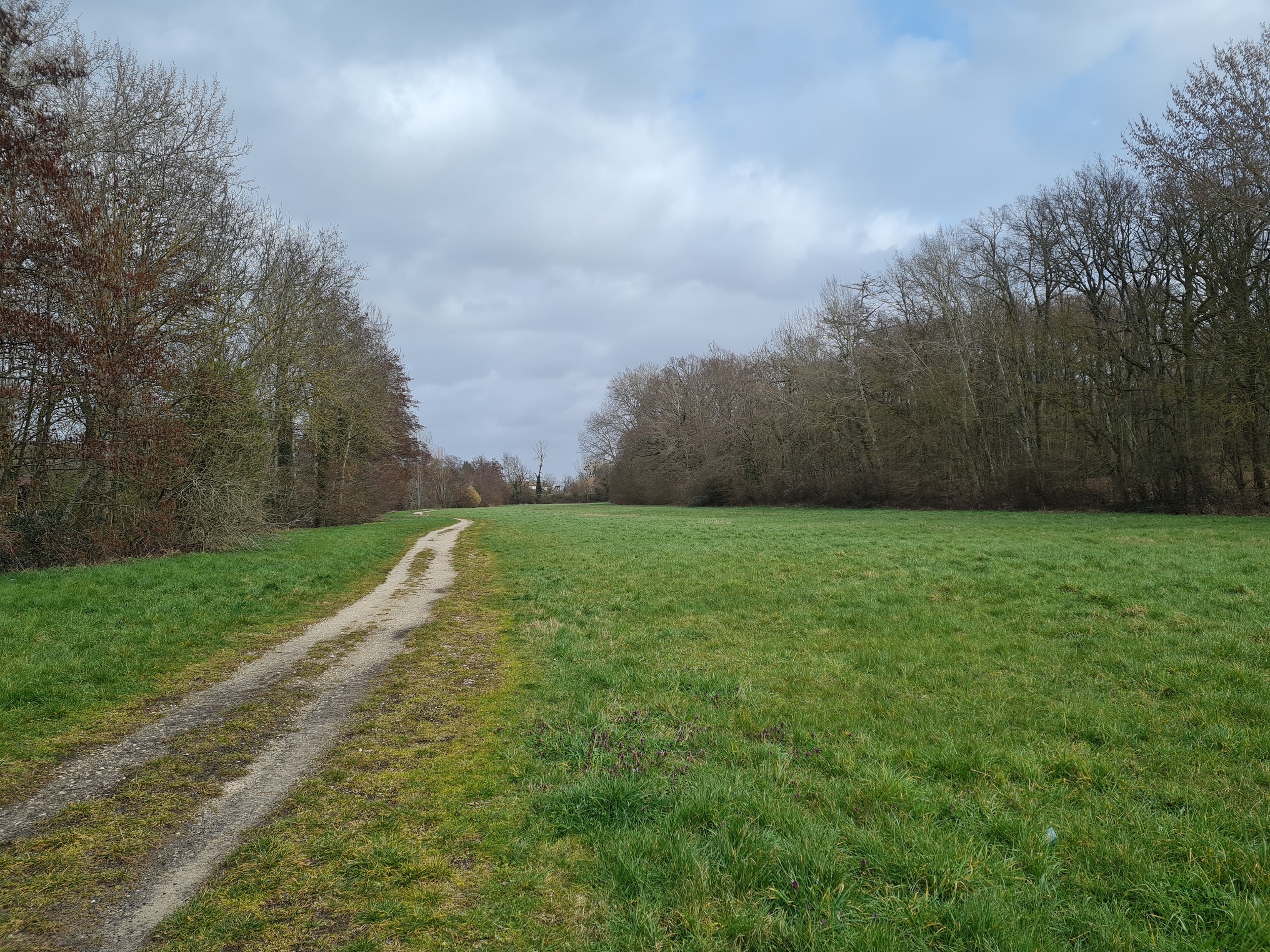

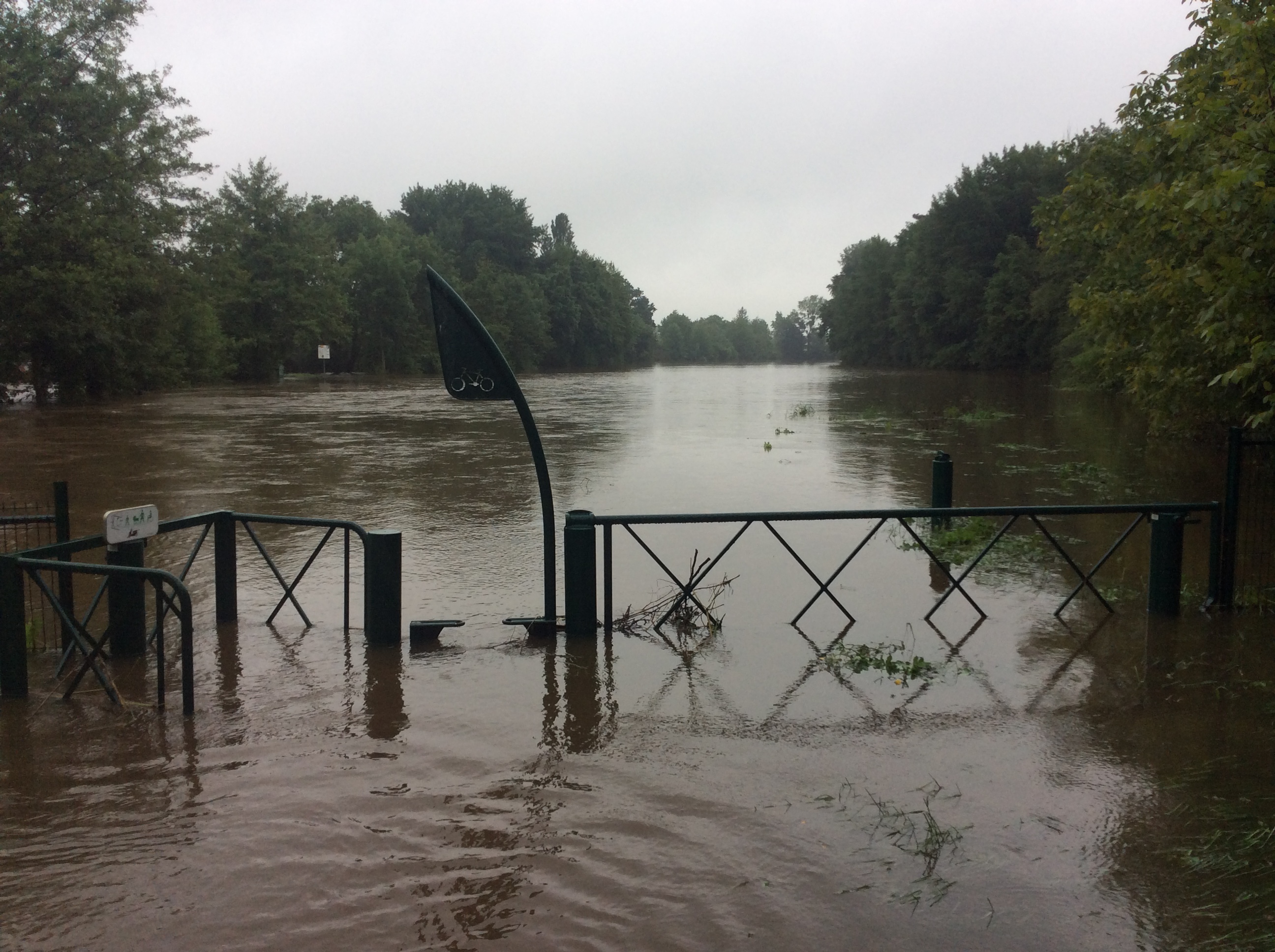

La prairie avant les travaux - Inondation du 02/06/2016 La prairie avant sa transformation en ZEC - 09/03/2023

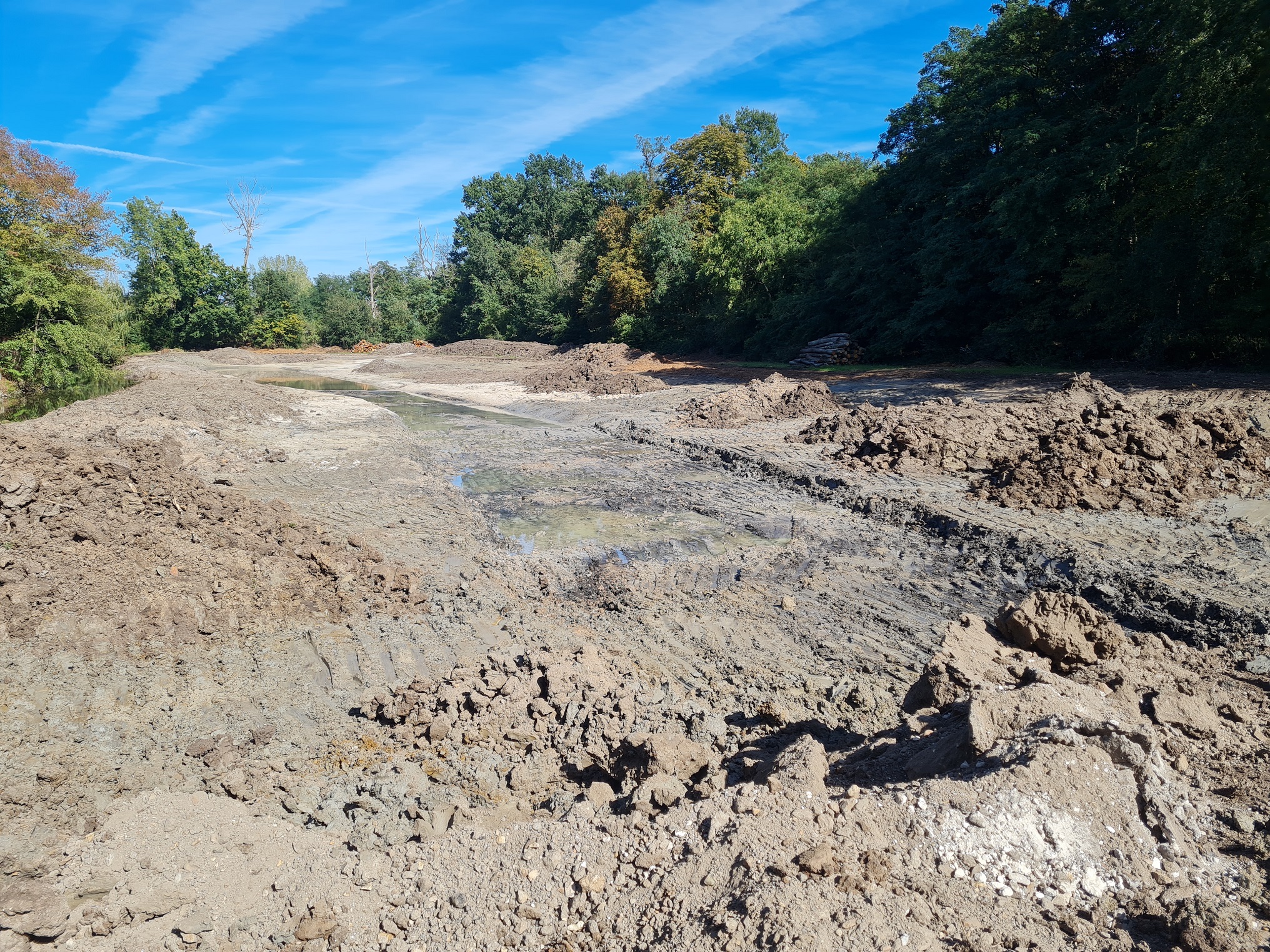

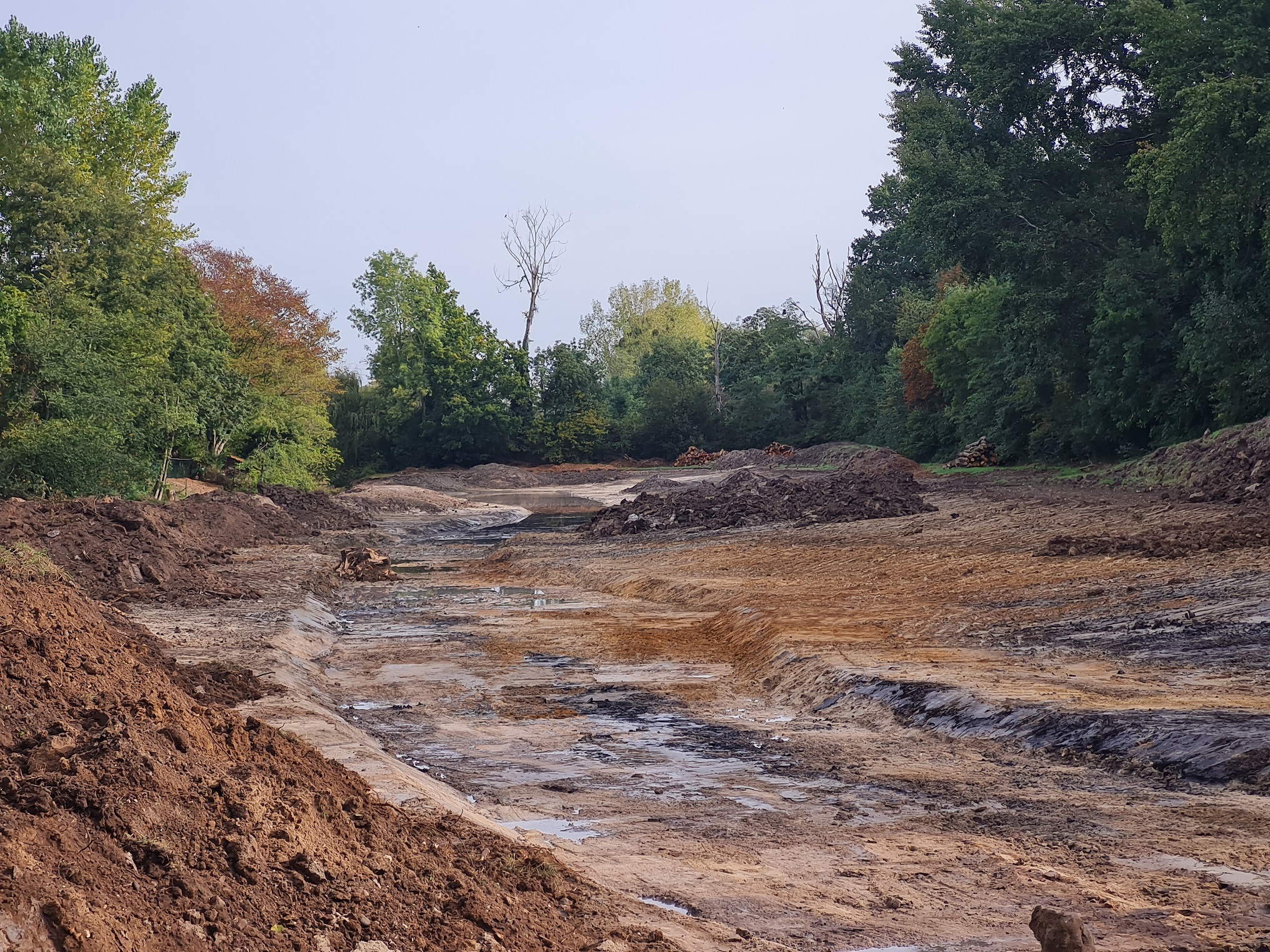

Terrassement de la ZEC - 25/09/2023 Terrassement de la ZEC - 04/10/2023

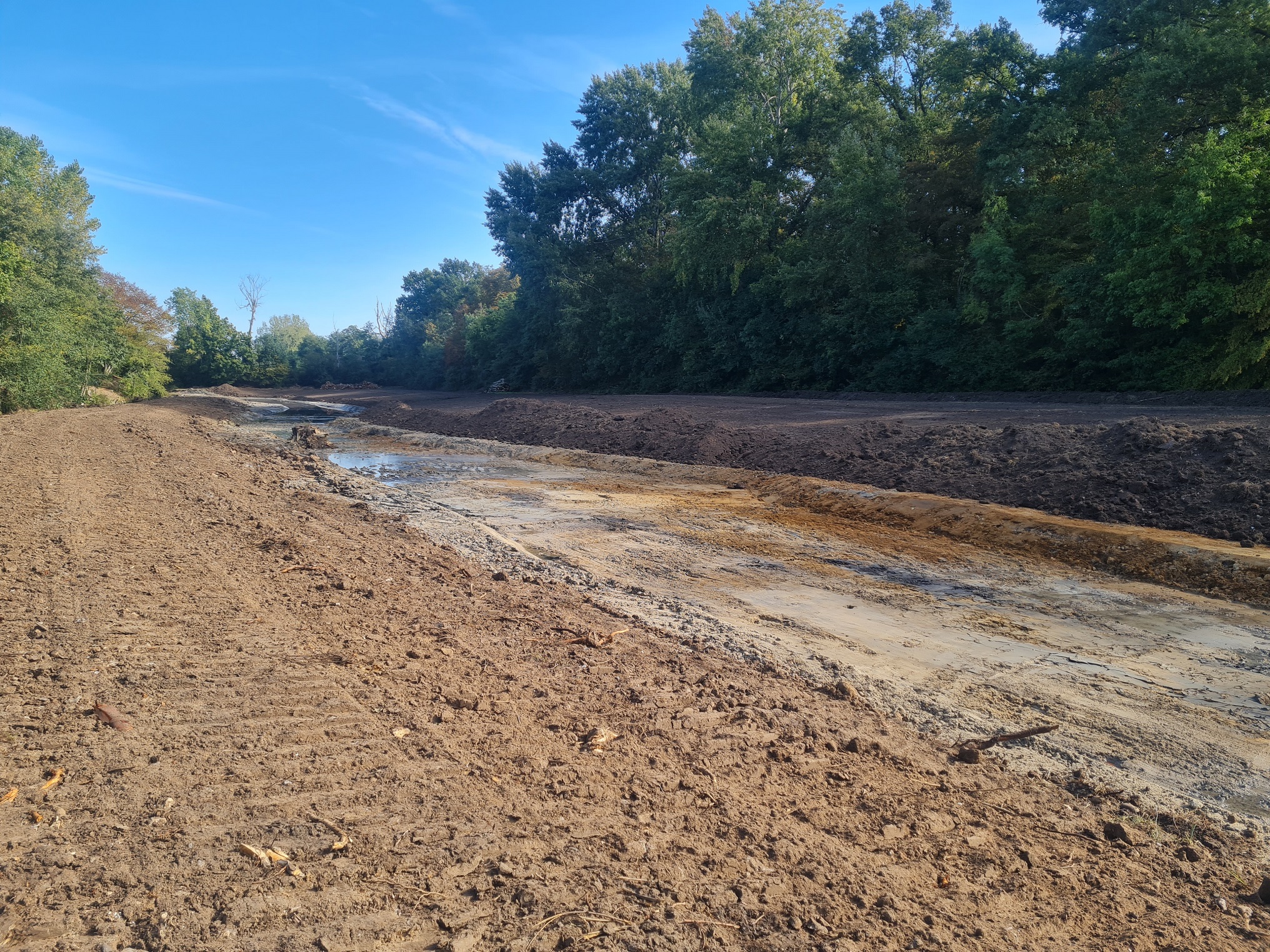

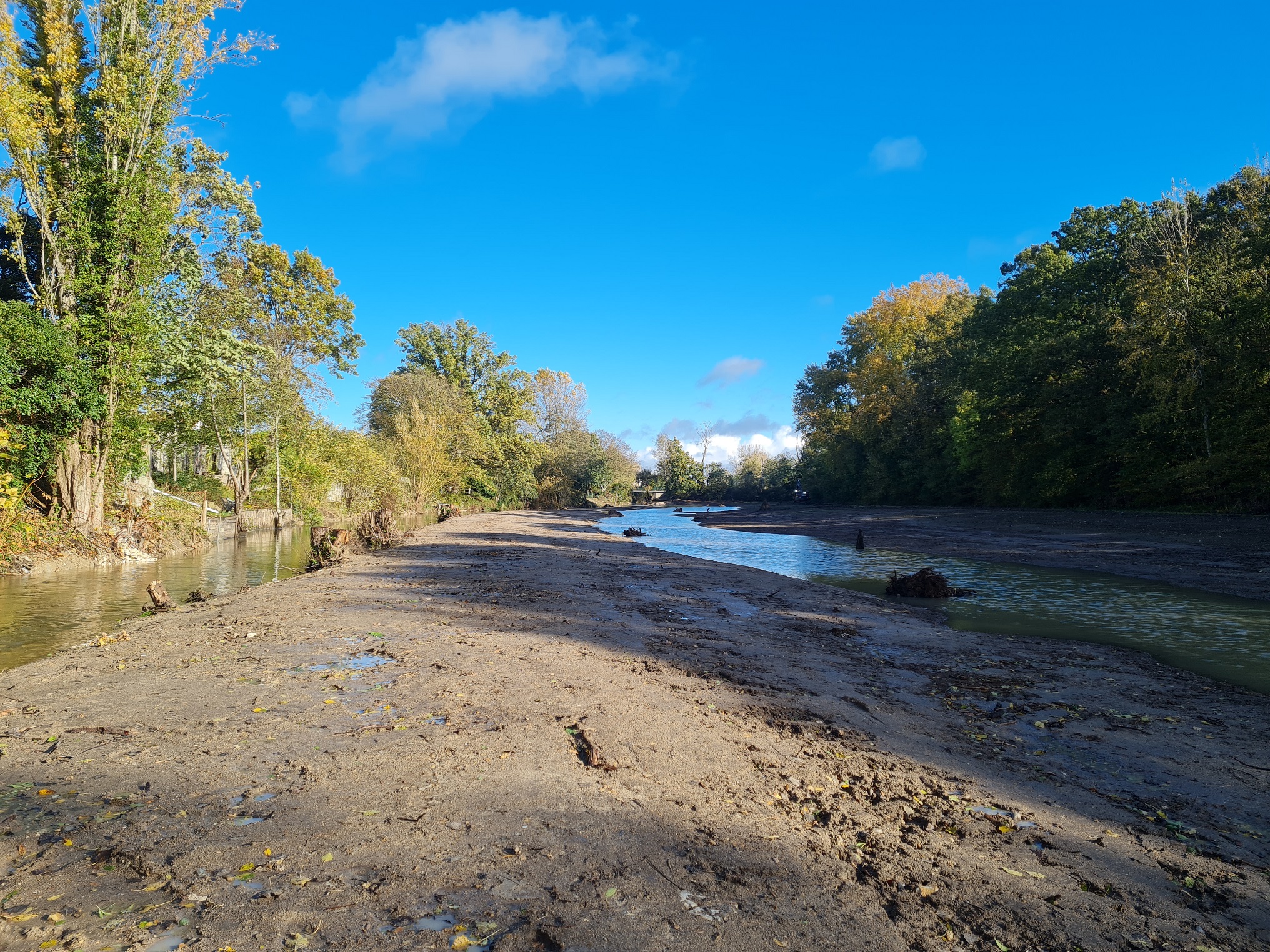

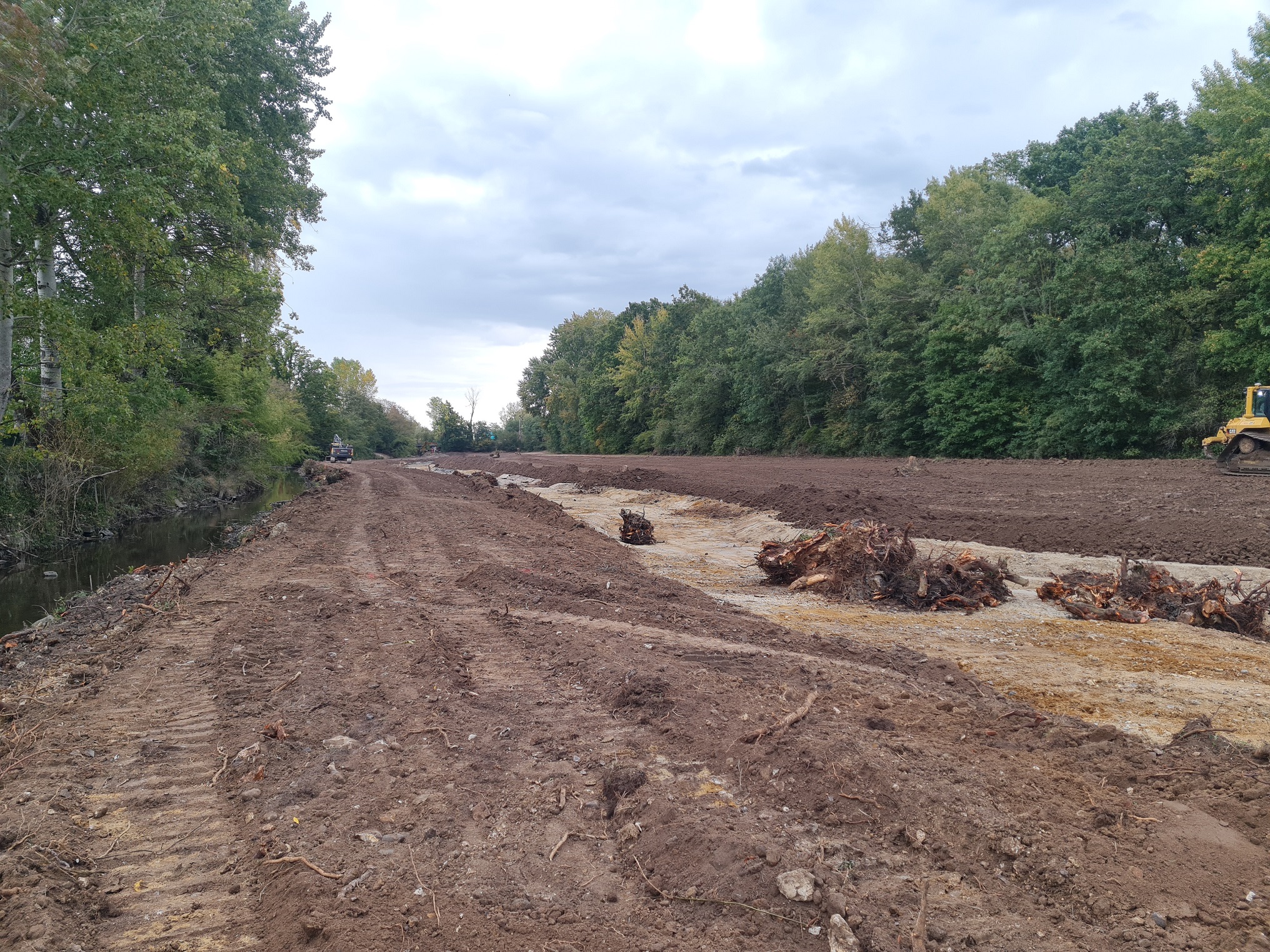

Terrassement de la ZEC - 09/10/2023 Régalage de la terre végétale, retalutage de la berge et création de banquettes - 18/10/2023

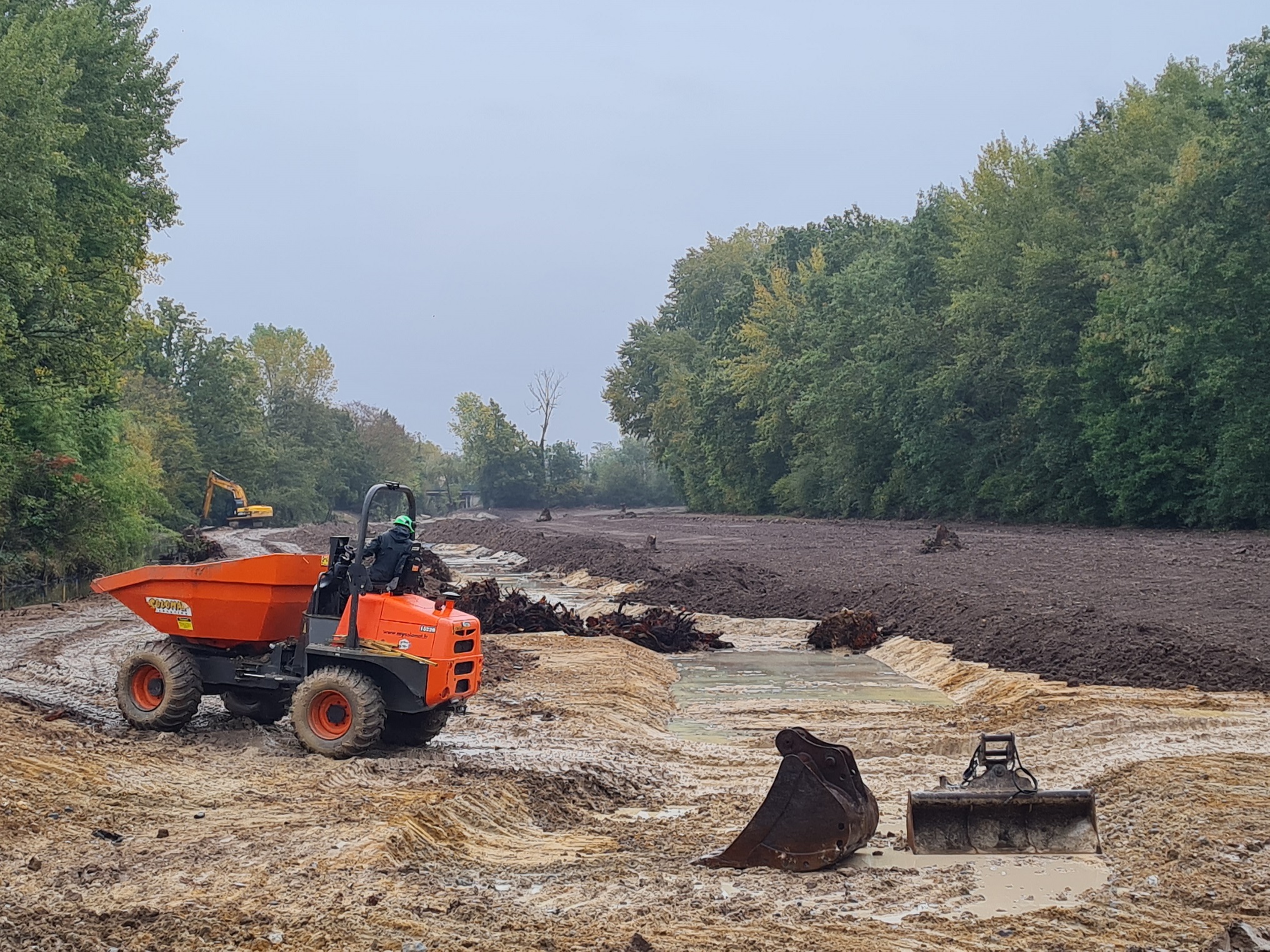

Création des banquettes au droit de la ZEC et retalutage de la berge - 23/10/2023   Retalutage de la berge, mise en place des banquettes et régalage de la terre végétale dans le fond de la ZEC - 06/11/2023

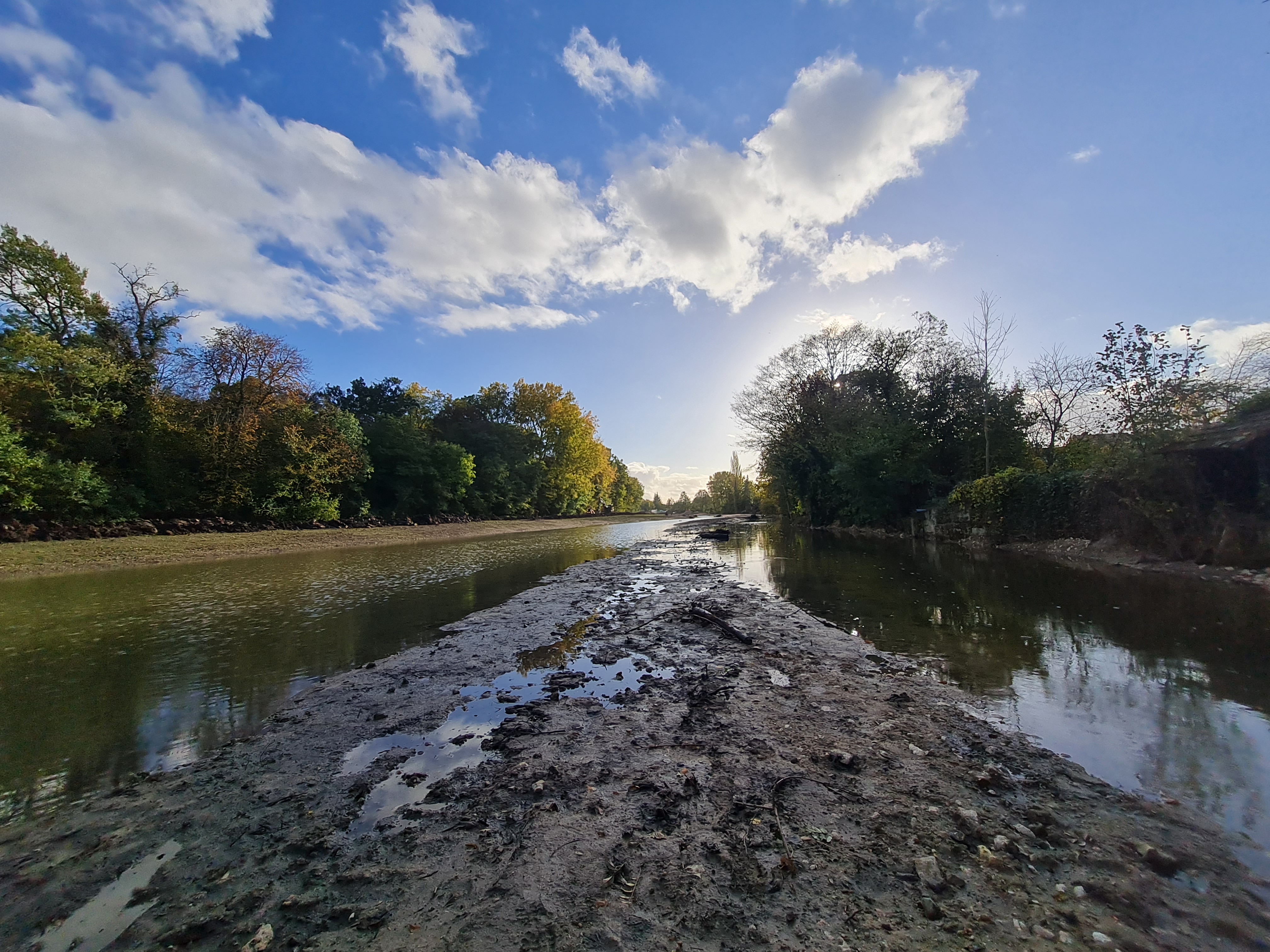

Débordement du Solin dans la ZEC - 07/11/2023 Débordement du Solin dans la ZEC - 07/11/2023





Un ensemencement a été réalisé sur ce site avec un mélange de graines typique des prairies humides (Menthe aquatique, Reine des prés, Jonc, Renoncule, Baldingère, Iris des Marais…).

Le chemin piétonnier présent initialement a été déplacé le long du boisement, les conditions climatiques du mois de Novembre et Décembre ont rendu sa finalisation impossible. Les entreprises reviendront en Printemps 2024 pour reprendre le chemin, mettre en place le barriérage, les plantations d’arbres et d’arbustes…

Le régalage des matériaux extraits :

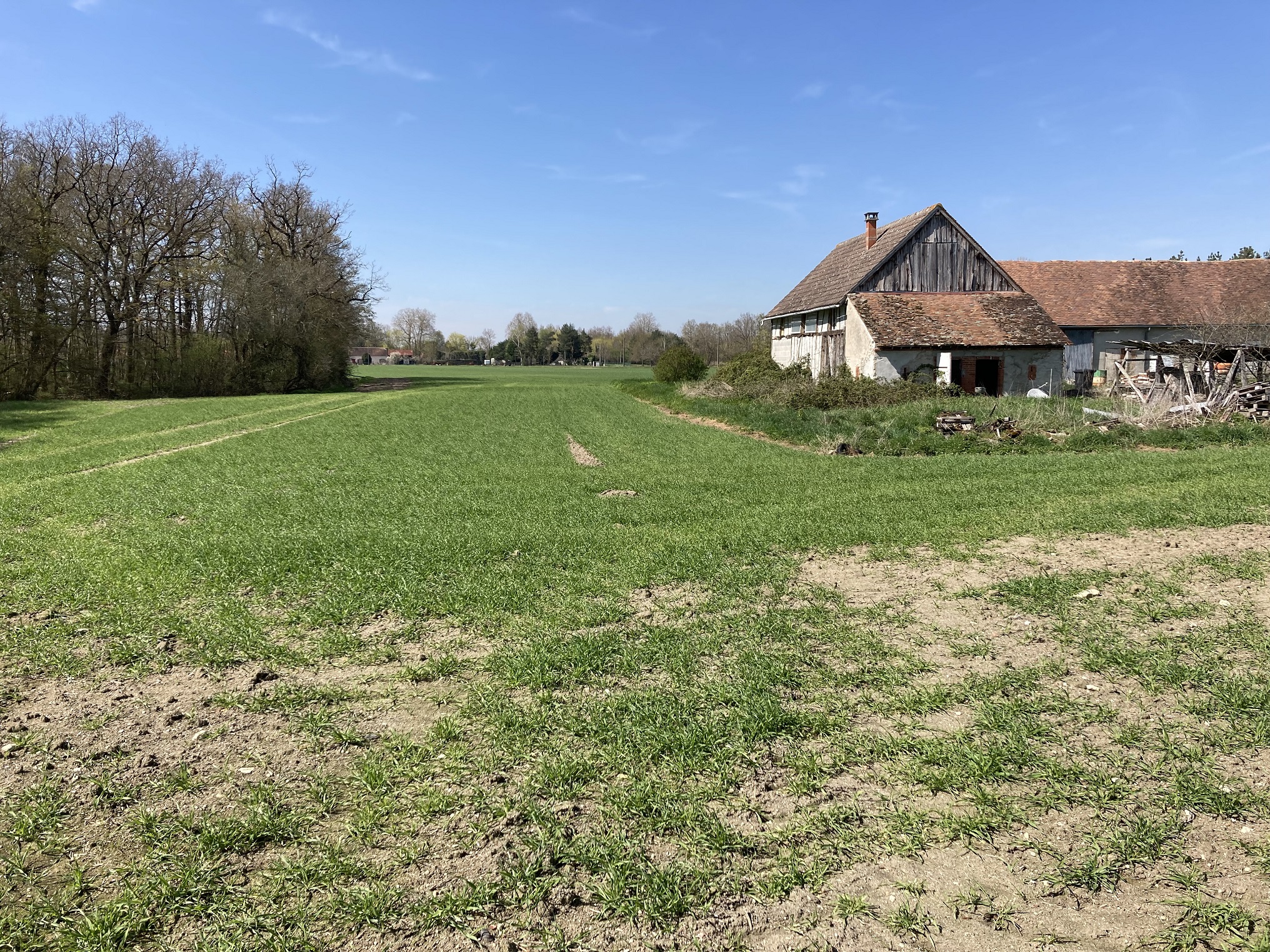

La parcelle agricole avant toute intervention - 06/04/2023





L’opération la plus conséquente est la création d’une Zone d’Expansion de Crue (ZEC) sur une parcelle communale à Villemandeur.

Comme expliqué précédemment, cette phase de travaux a nécessité l’extraction et l’évacuation d’une grande quantité de matériaux terro-argileux. Afin de réduire le bilan Carbonne et le coût de cette opération, une convention (prévoyant une indemnisation) a été établie avec un agriculteur sur la commune de Chevillon-sur-Huillard. A ce titre, deux parcelles agricoles ont été mises à disposition de l’EPAGE pour régaler les matériaux extrait de la ZEC.

Cette opération a été réalisée en plusieurs étapes, la première a consisté à retirer la couche de terre végétale des parcelles pour la stocker sur le côté le temps que les camions dispersent les matériaux extraits de la ZEC sur le terrain. Par la suite un bulldozer est venu aplanir le terrain en donnant une surface régulière avec les côtes prédéfinies par un géomètre. En fin d’opération, la terre végétale décapée initialement a été régalée en surface des parcelles.



La première parcelle agricole est terminée, la deuxième ne peut être finalisée pour le moment. Les intempéries de fin d’année ont empêché l’entreprise de poursuivre le processus de régalage. Lorsque les conditions météorologiques seront plus favorables, les entreprises reviendront finir le nivellement.

Une partie a été régalée sur des parcelles agricoles à Chevillon-sur-Huillard et l’autre partie a été stockée en différents points sur la zone de projet, afin d’être réutilisée pour la création des banquettes minérales.

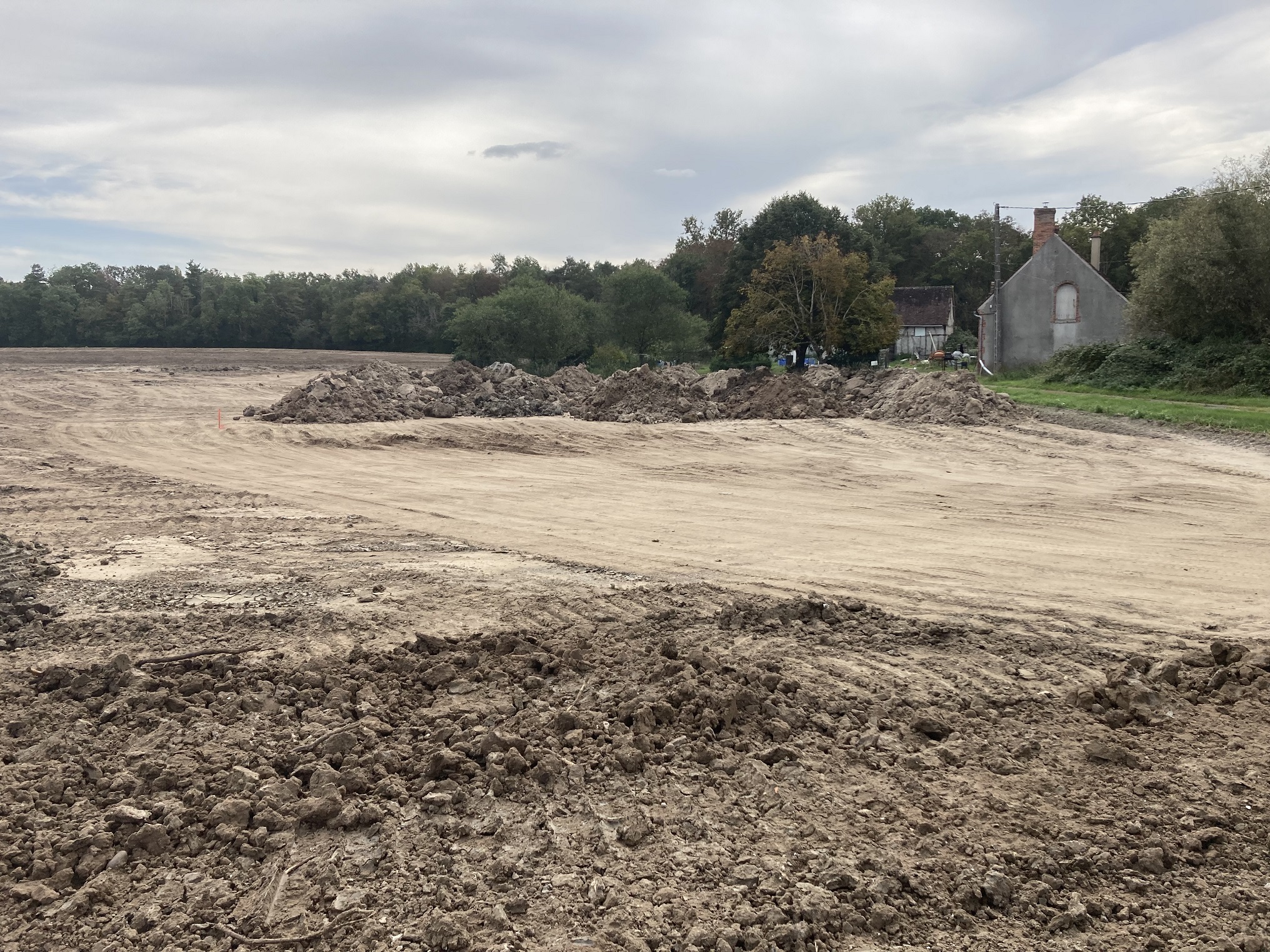

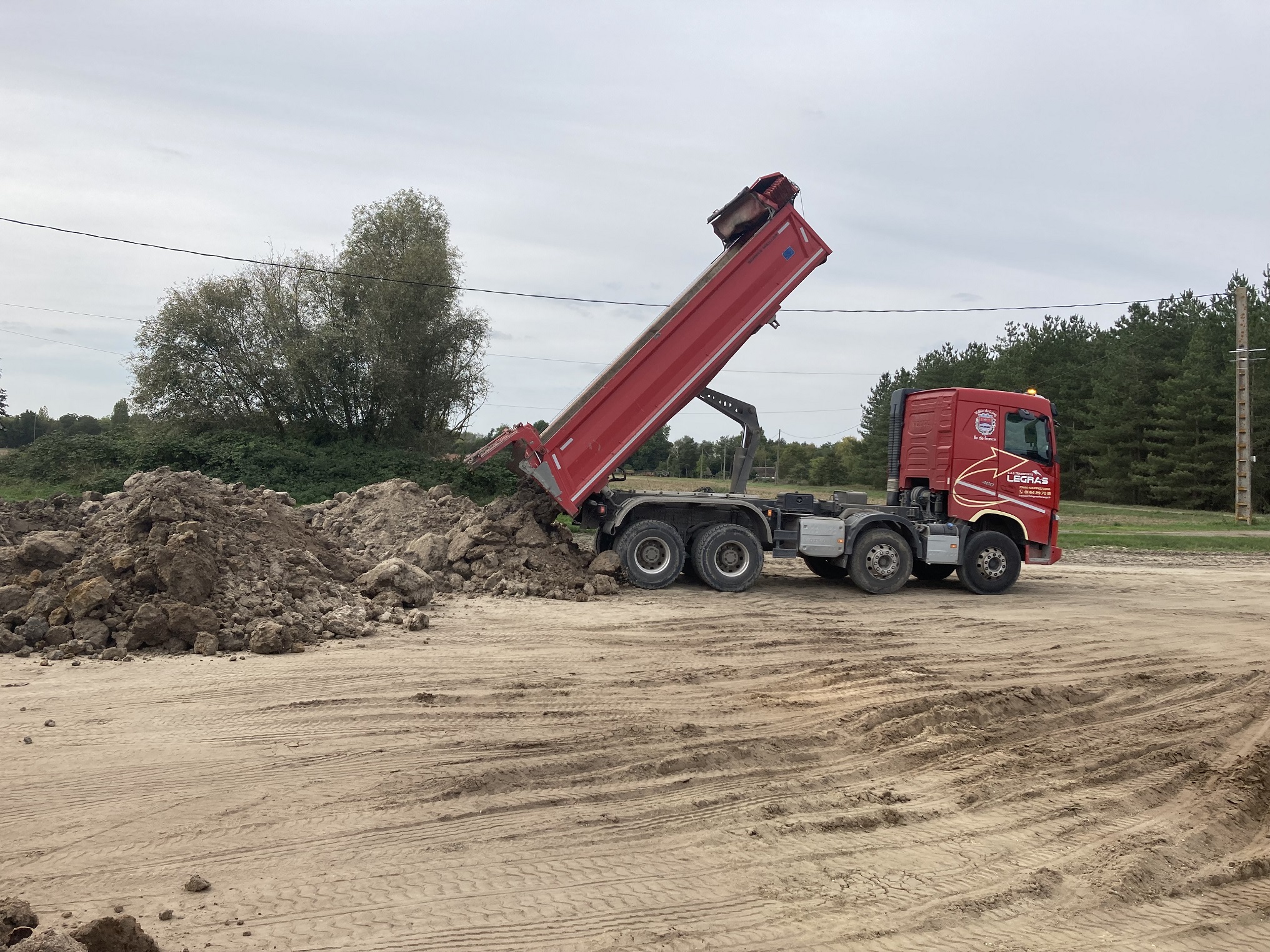

Le 6x4 déchargeant les matériaux Répartition de la terre extraite de la ZEC dans la parcelle agricole - 05/10/2023



La création des banquettes :

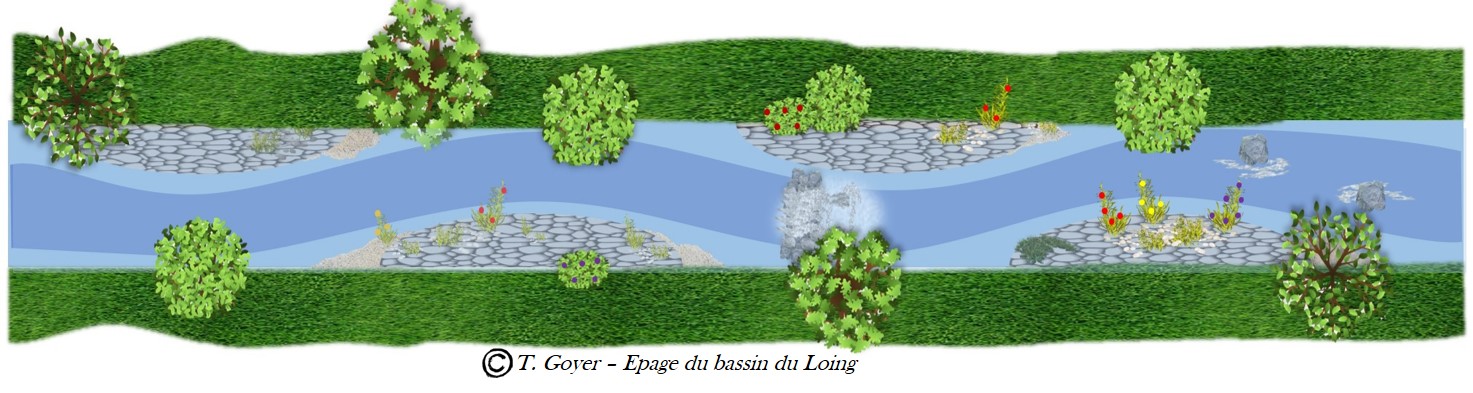

Schéma de banquettes minérales placées en alternance

L’entreprise Chognot est en charge de la création des banquettes, celles-ci sont constituées à 70 % de terres extraites de la ZEC et 30 % de pierres, des filtres sont placés dans le Solin afin de limiter le transit des matières fines et le colmatage. Afin de définir l’emplacement et la forme de ces aménagements, la chargée de mission et le chef d’équipe ont réalisé des piquetages avec des jalons au fur et à mesure de l’avancée des travaux. L’emplacement de ces aménagements est défini par le faciès (profondeurs, vitesses d’écoulement…) du cours d’eau.

Les banquettes sont préférentiellement placées sur les zones de dépôts déjà présente, les systèmes racinaires sont conservés au maximum puisqu’ils offrent de nombreux bénéfices au milieu (protection des berges, zones de caches, supports de pontes…).

Les zones de radiers correspondent à une faible hauteur d’eau, une dynamique d’écoulement rapide et une oxygénation importante. Un bon nombre d’espèces aquatiques se plaisent à fréquenter ces milieux, dans le cadre des travaux, des radiers ont été recréés.

A ce jour des banquettes ont été placées sur la moitié du linéaire prévu, l’entreprise s’est arrêtée au pont de la Rue des Castors. Les intempéries de fin d’année ont engendré une montée des eaux rendant leurs créations impossibles, l’opération sera reprise au Printemps.

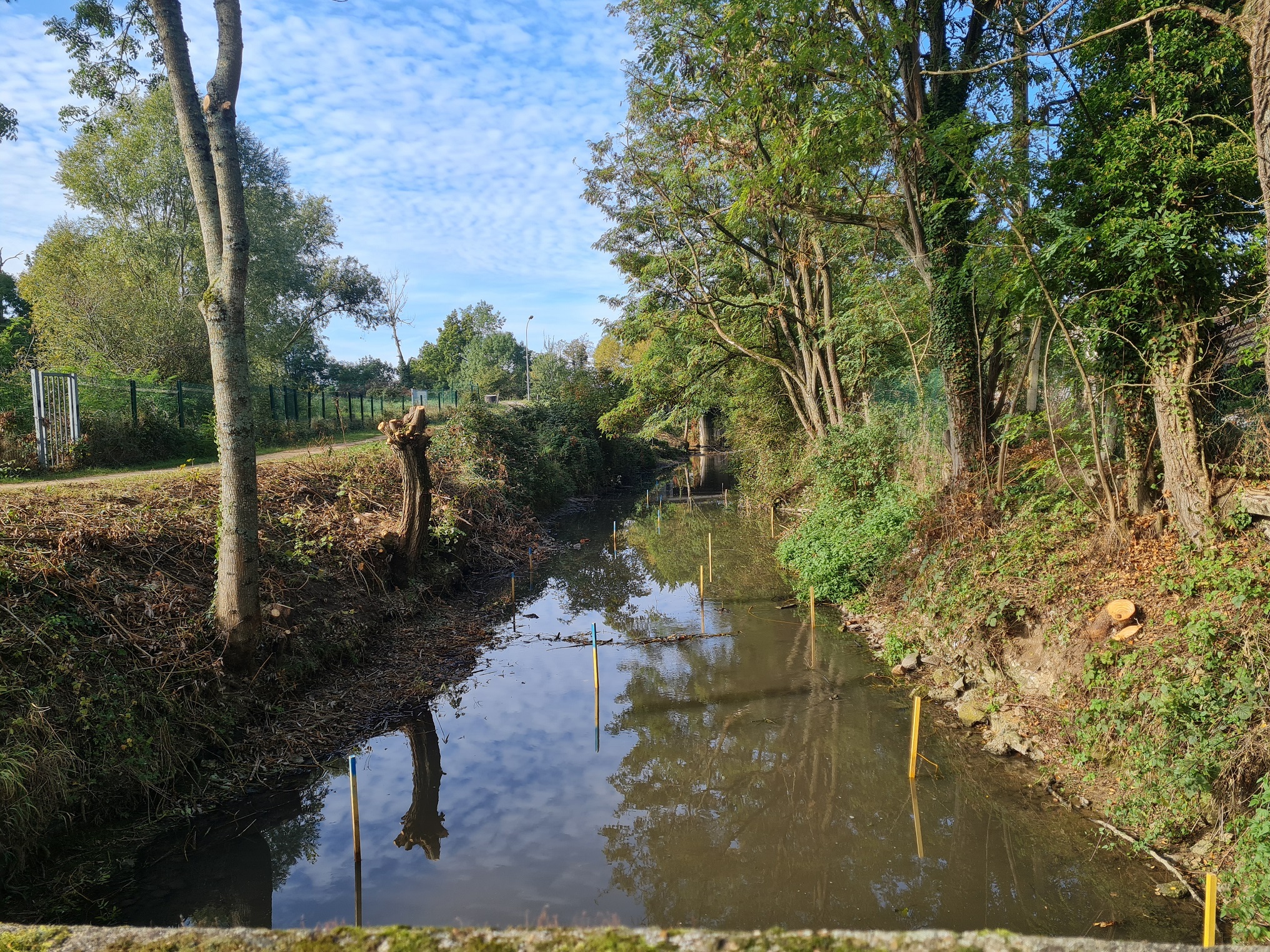

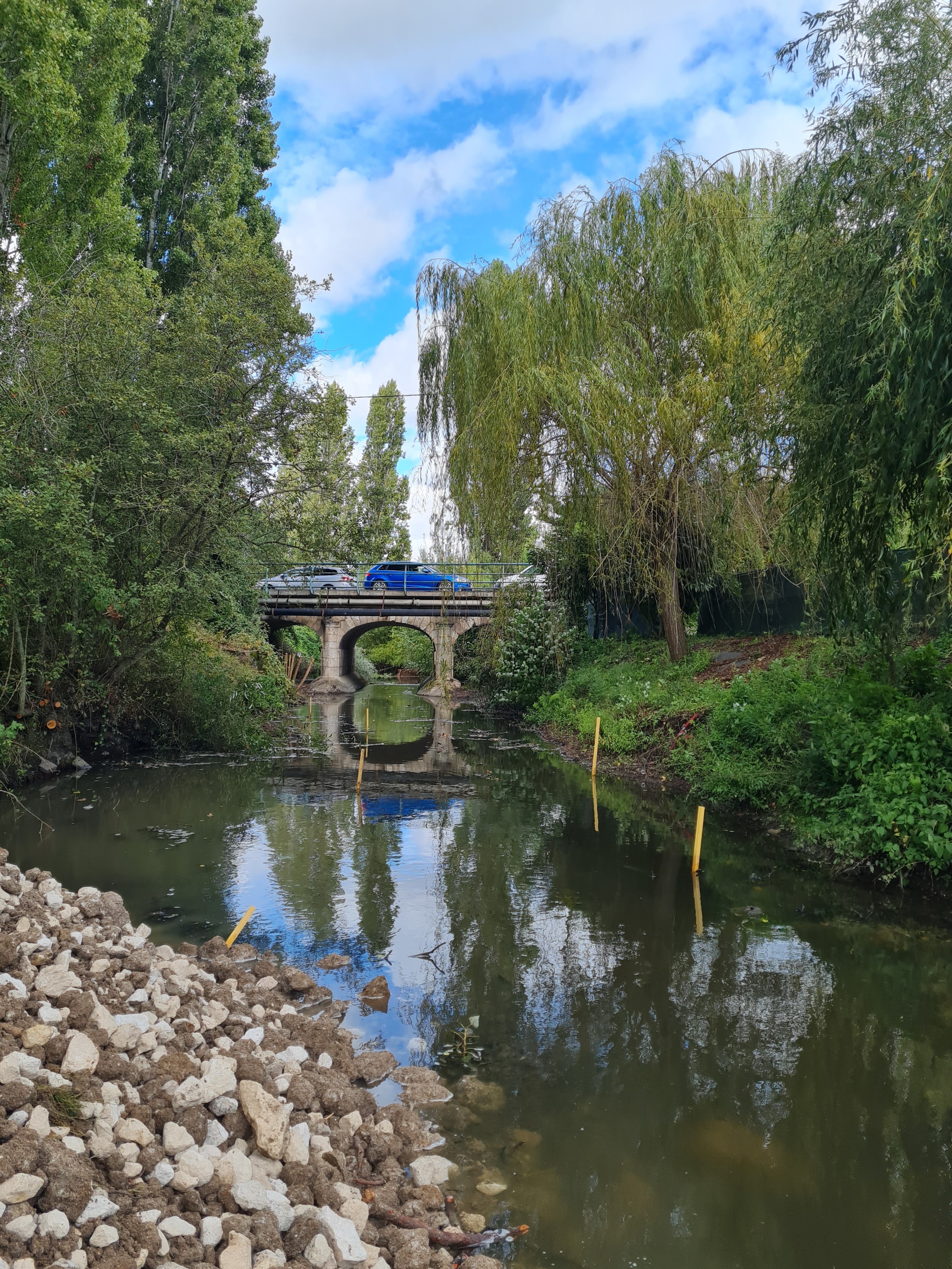

Le piquetage des banquettes à Châlette-sur-Loing - 05/10/2023

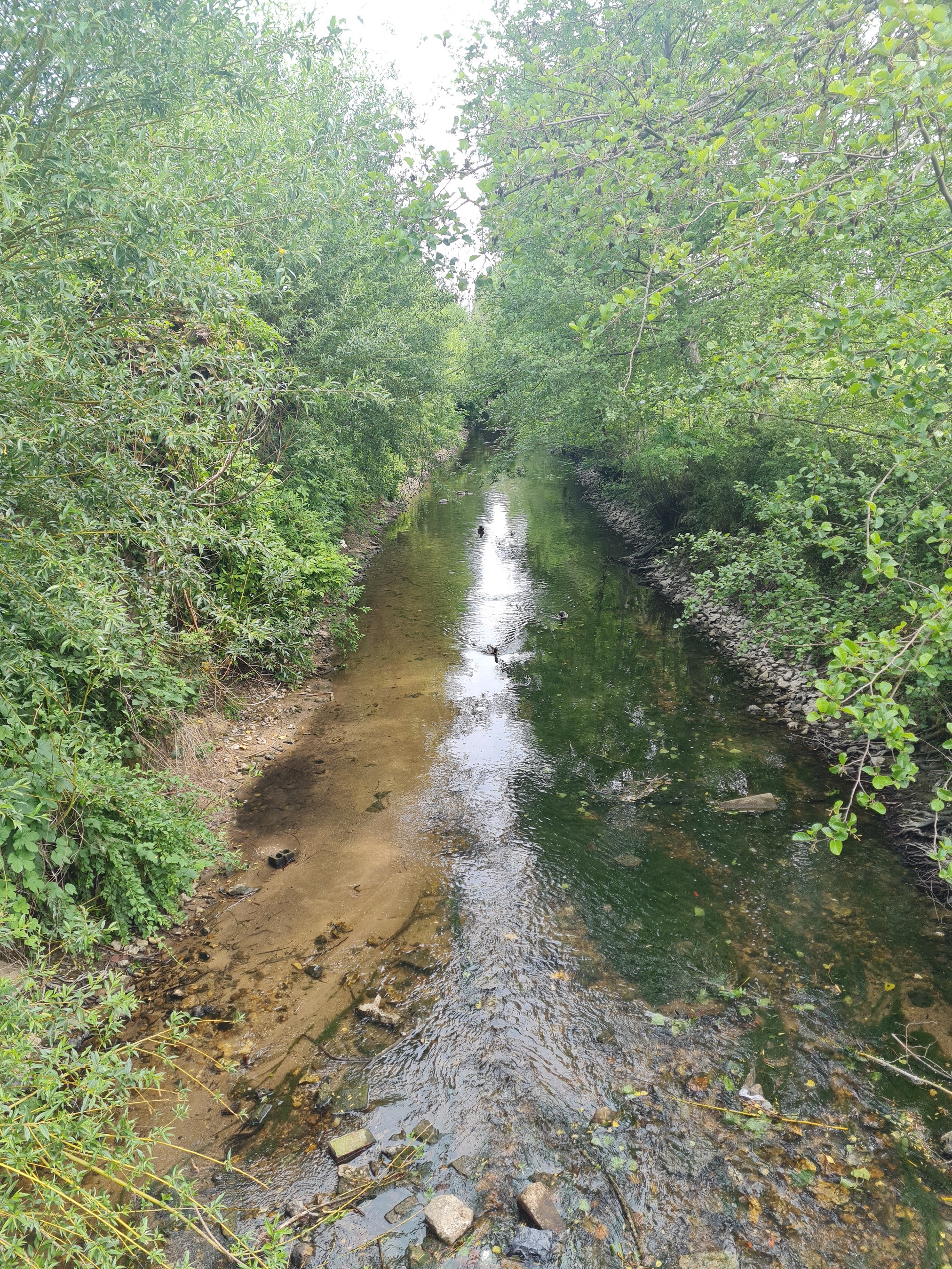

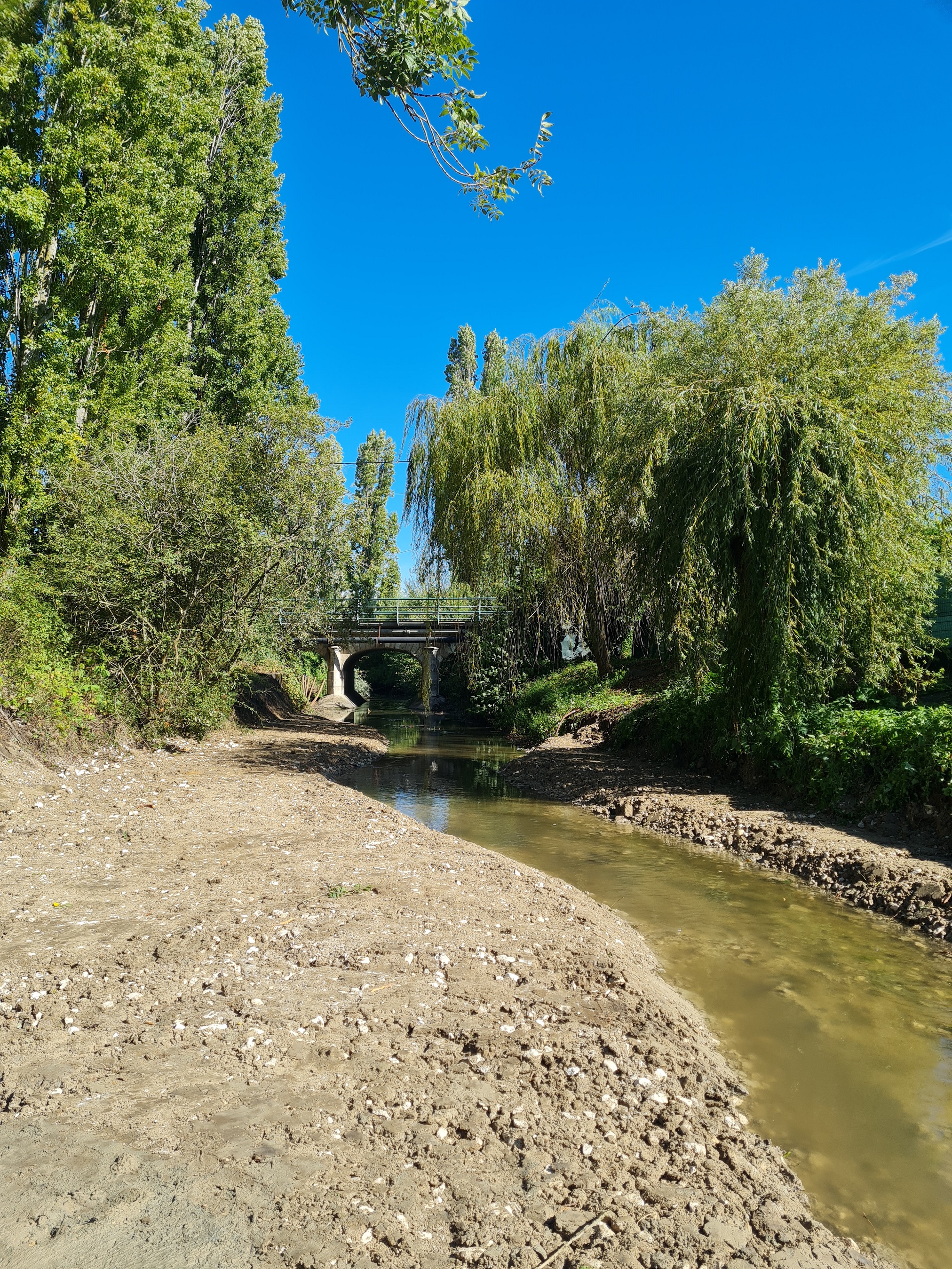

Le Solin avant la mise en place des banquettes à Châlette-sur-Loing - 19/09/2023 Le Solin après la mise en place des banquettes à Châlette-sur-Loing - 20/09/2023

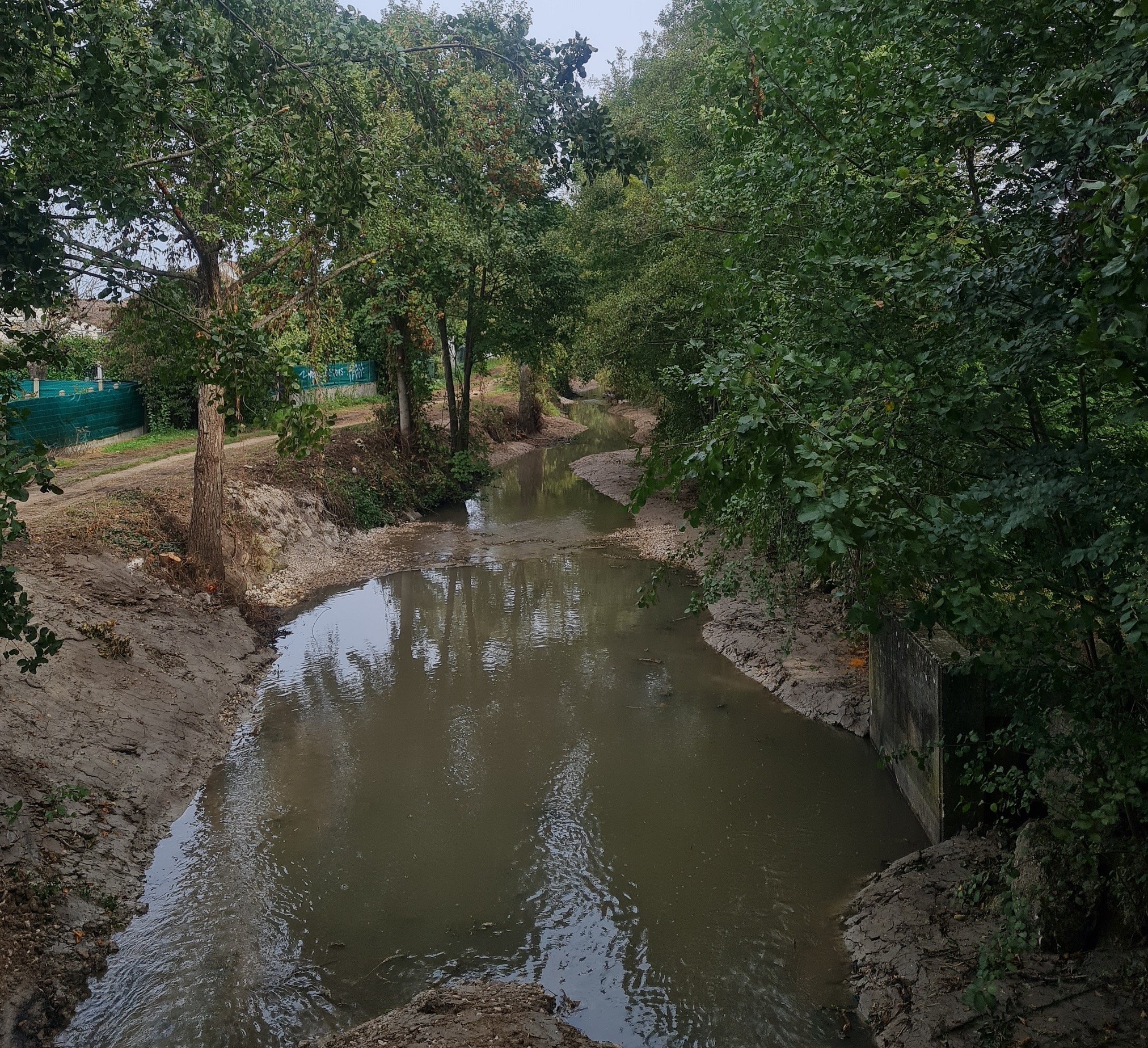

Le barrage de Montalibert avant les travaux - 11/08/2023 Le barrage de Montalibert après les travaux de renaturation - 04/10/2023

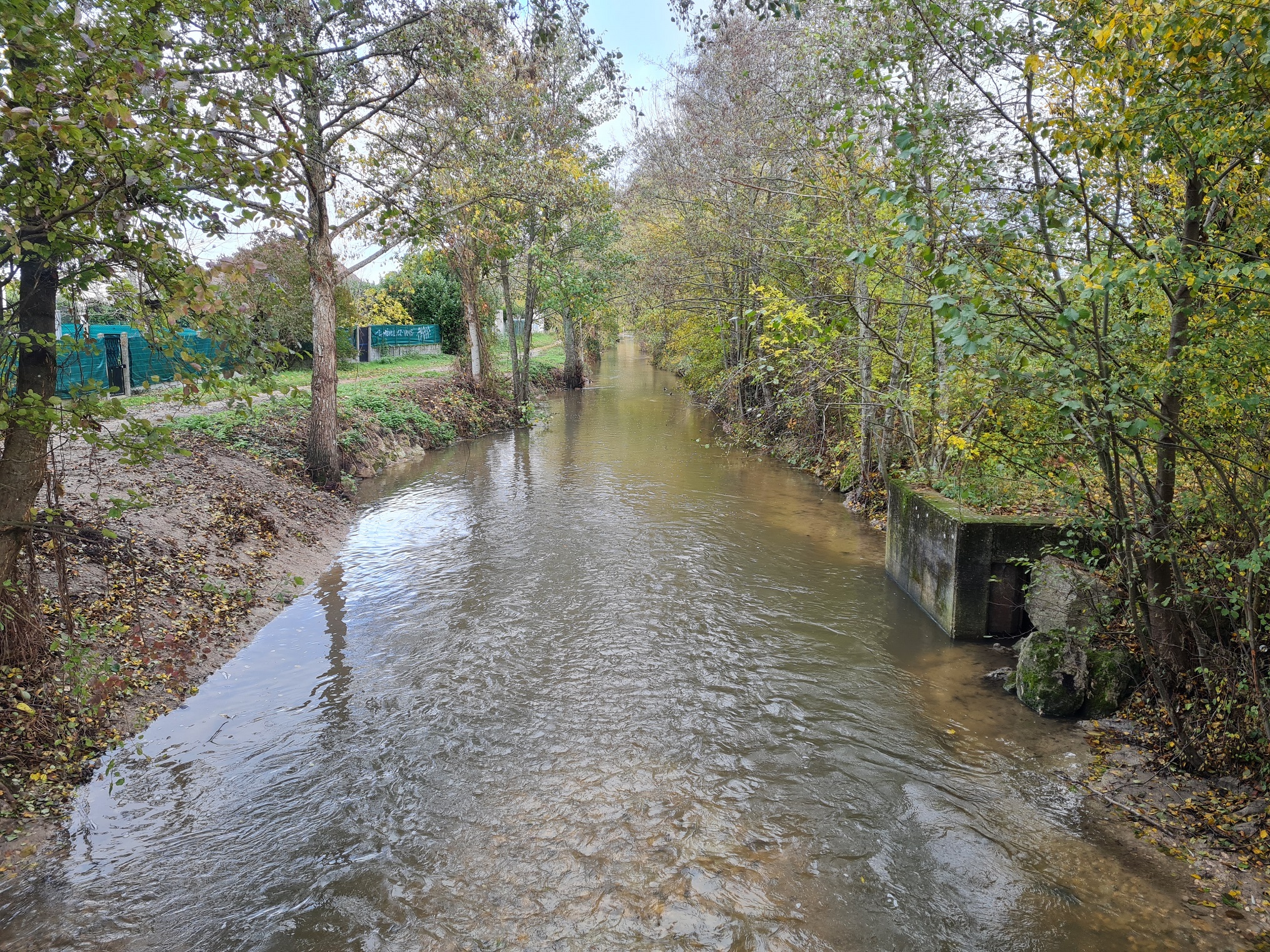

 Immersion des banquettes suite à une montée des eaux - 17/11/2023

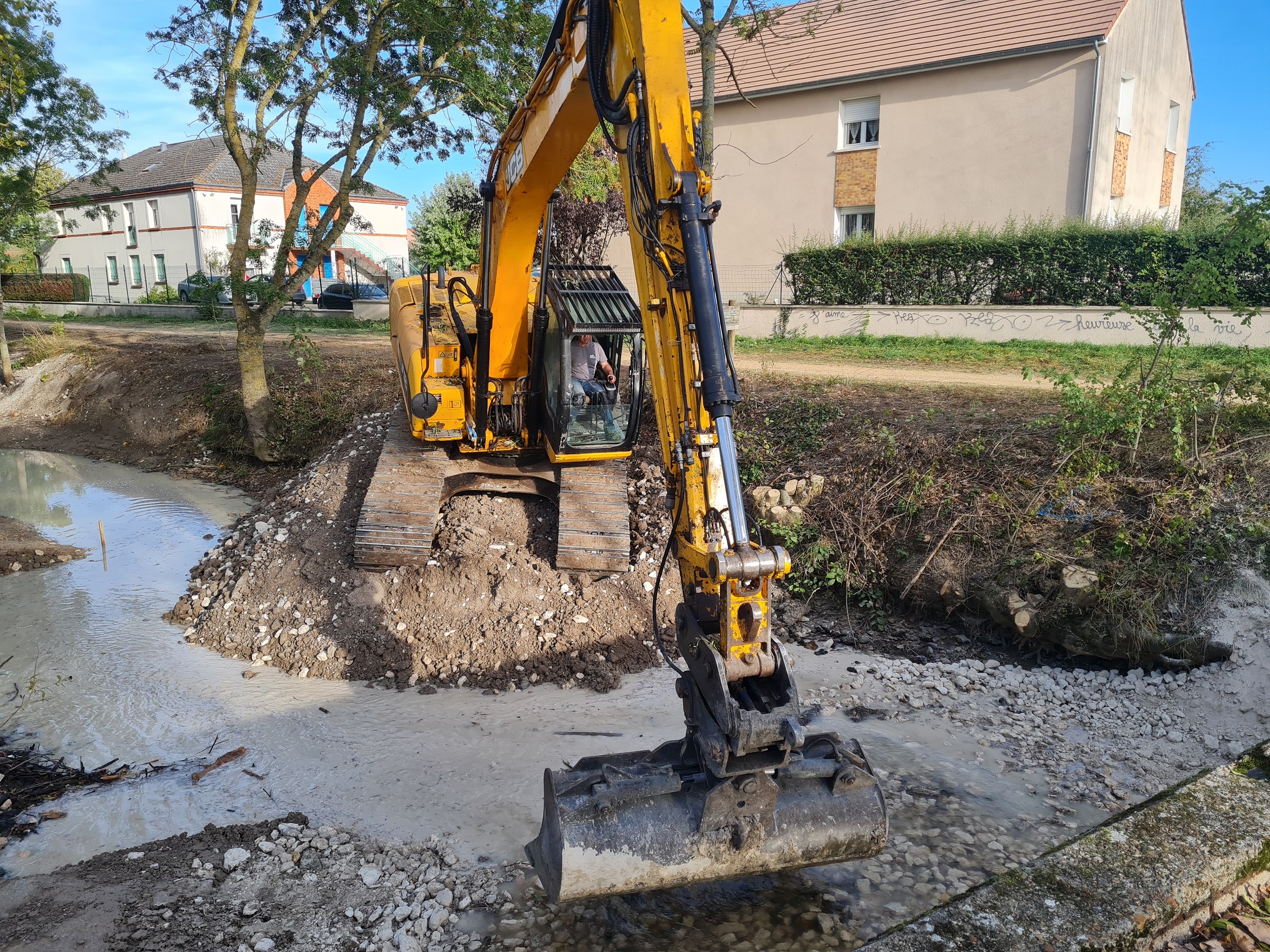

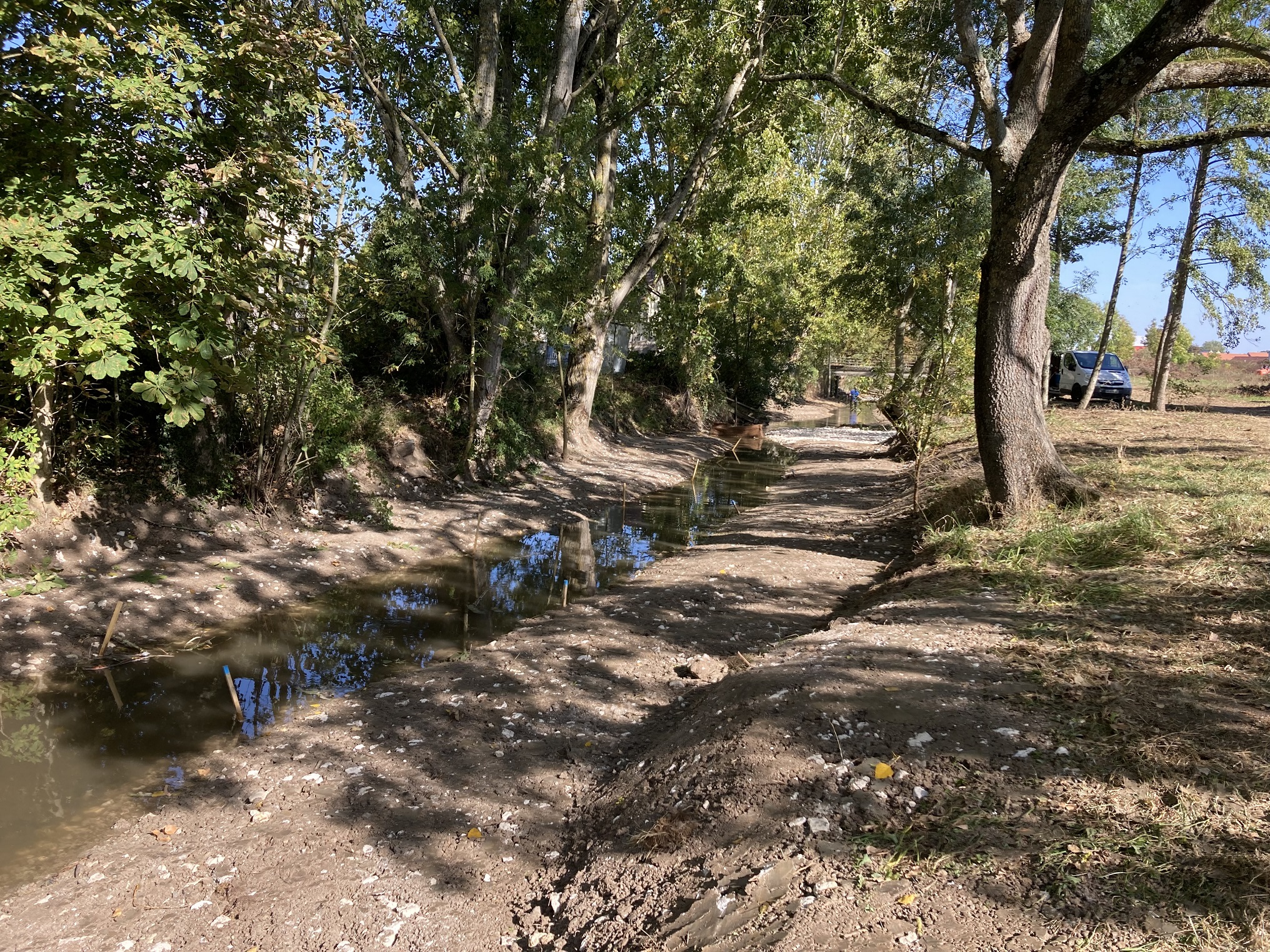

 Mise en forme des banquettes à Châlette-sur-Loing

 Les banquettes réalisées à Châlette-sur-Loing - 11/10/2023

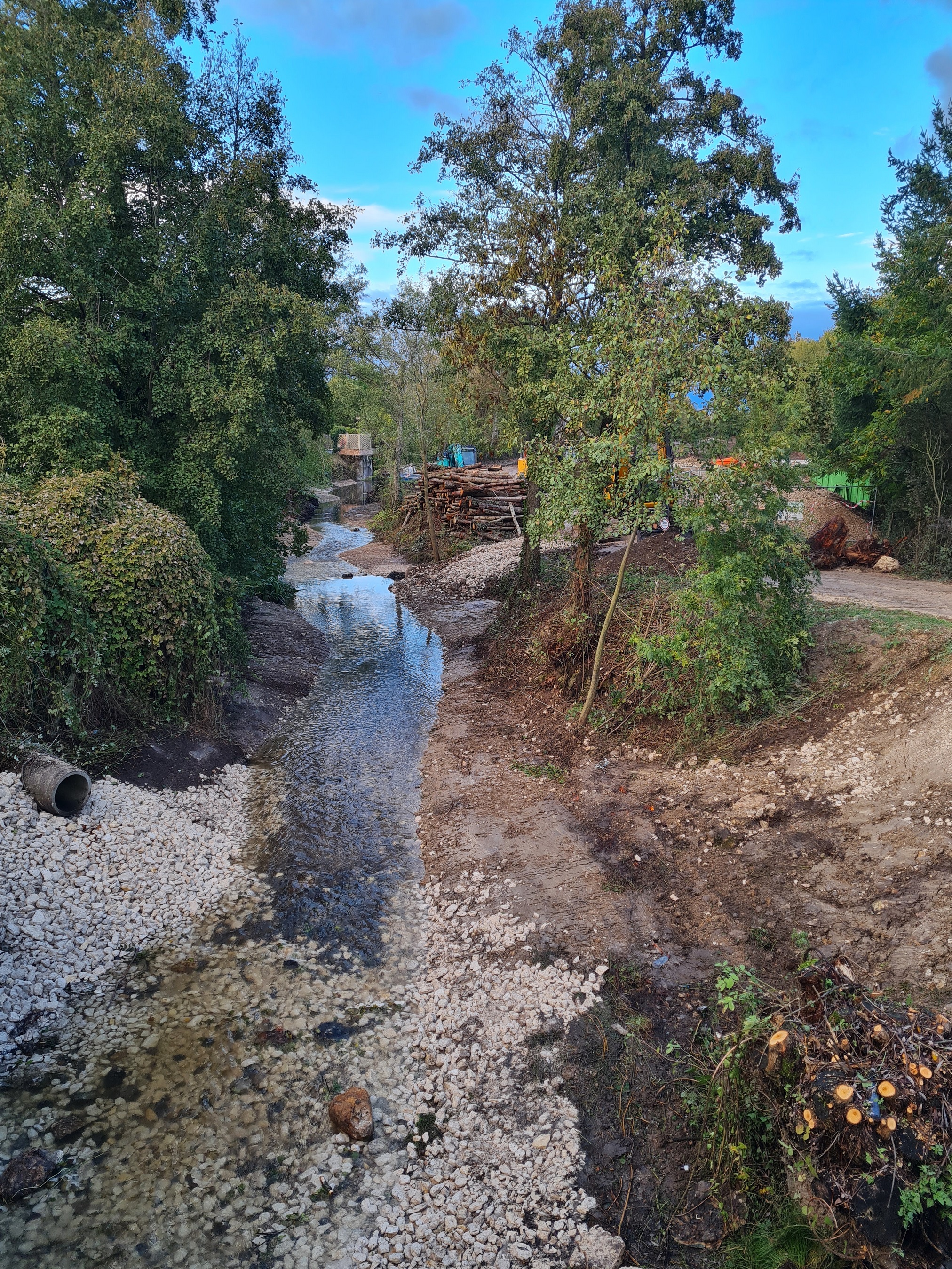

 banquettes et retalutage de la berge rive droite et aménagement d'un rejet d'eau pluvial à Villemandeur – 25/10/2023



Communication / Valorisation de l'action :

La communication sur ce projet était essentielle, 127 propriétaires sont situés dans l’emprise du projet. Les travaux sont réalisés en zone urbaine et permettent donc de sensibiliser les habitants des communes aux enjeux de protection des milieux aquatiques. Renaturer le Solin sur ce secteur urbain permet de le revaloriser auprès des habitants et de le réintégrer à nouveau dans le paysage.

- Un livret d'information :

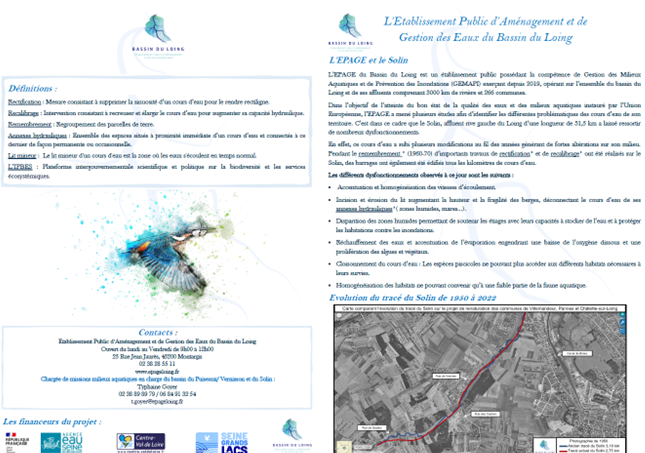

Livret d'information détaillant le projet de renaturation

Lien de téléchargement :  un lien.



- Article dans la presse locale :

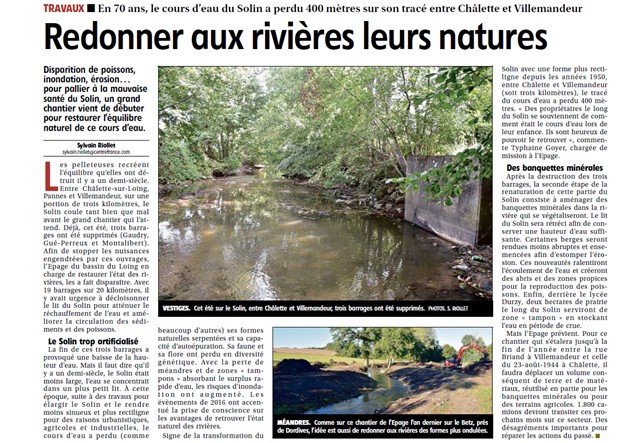

Article sur les travaux de renaturation - Parut dans la république du Centre le 06/09/2023



- Opération de ramassage des déchets :

 Une opération de ramassage des déchets a été réalisée avec l’APAGEH (Association Pour l’Avenir du Gâtinais Et de ses Habitants), les 3 300 ml de la zone de projet ont été parcourus et ce n’est pas moins de 400 kg de déchets qui ont été ramassés. Des photos ainsi que le détail de cette opération a été publiés sur les réseaux sociaux de l’EPAGE et des communes associées afin de sensibiliser les habitants aux jets de déchets dans la nature et la pollution que cela engendre.

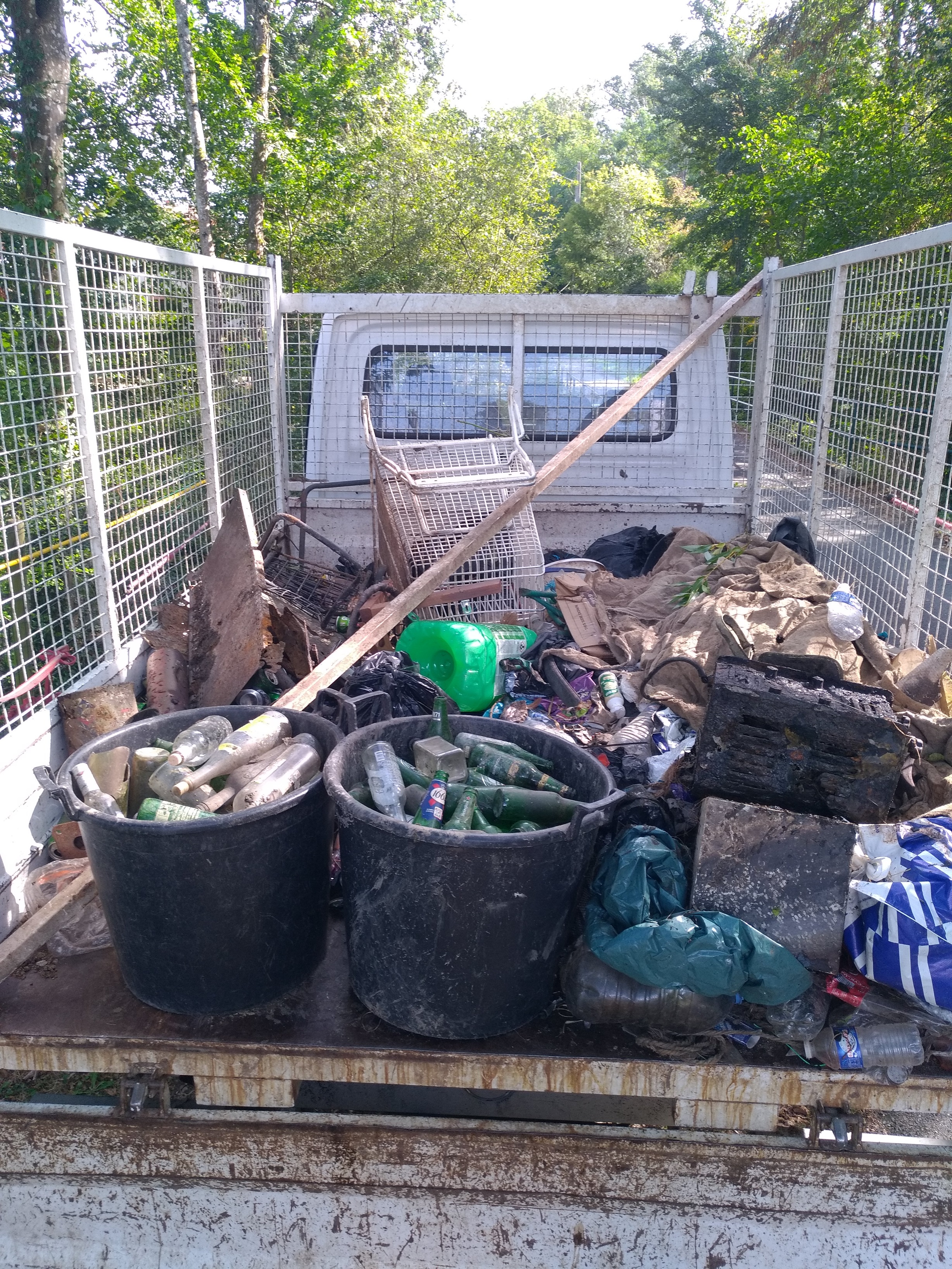

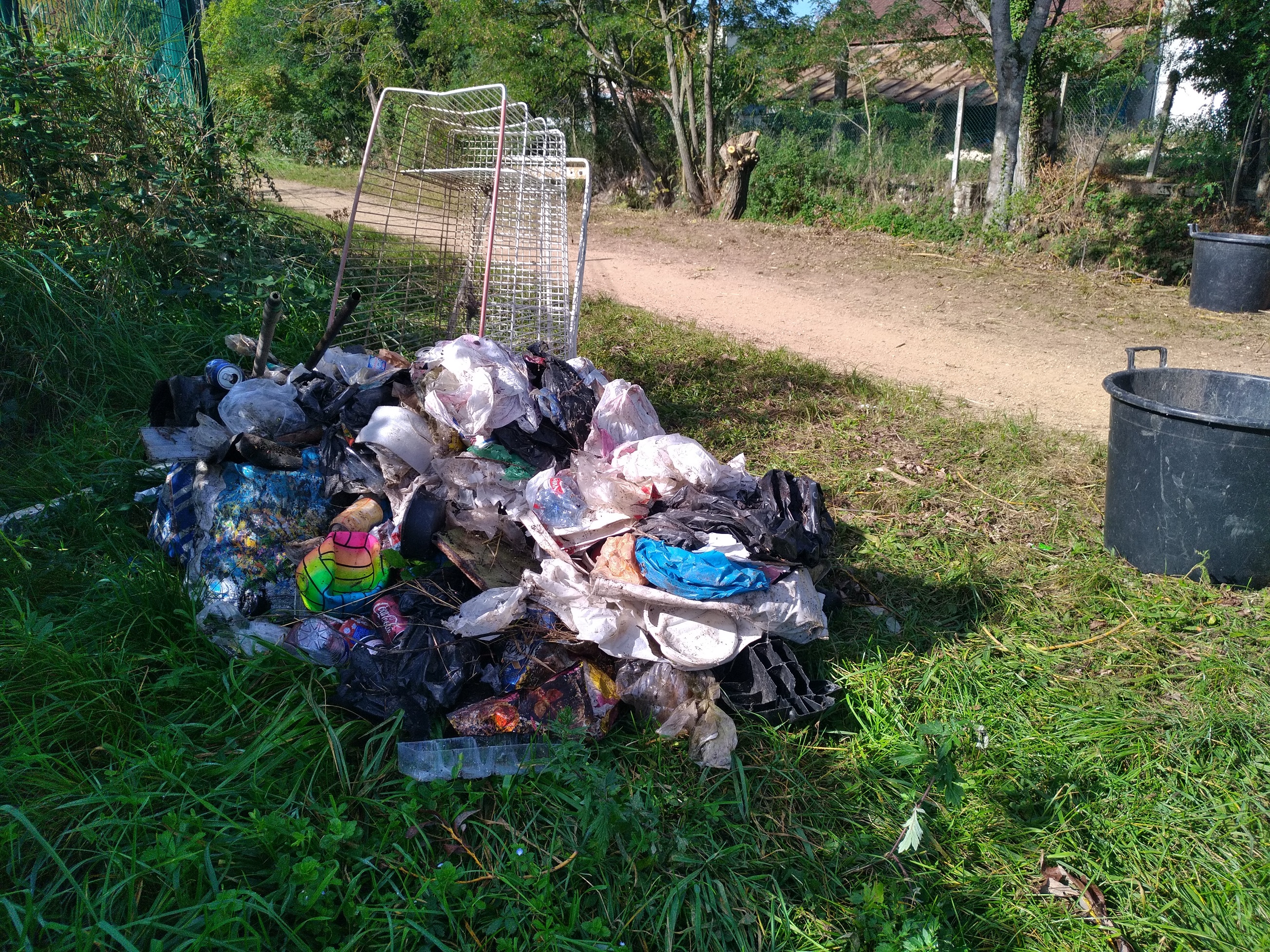

Les déchets ramassés dans le Solin - 03/10/2023 Les déchets ramassés dans le Solin - 03/10/2023





 Les déchets les plus retrouvés :

        • Des canettes en ferraille (10 ans de dégradations),
        • Des bouteilles en verre (4 000 de dégradations),
        • Des pièces automobiles (100 ans de dégradations pour les pneus)
        • Du plastique (Met entre 100 et 1 000 ans à se dégrader)
        • Des pièces de téléphonies (les batteries polluent 400 L d’eau et mettent 200 ans à se dégrader)
        • Des mégots de cigarettes (polluent 500 L d’eau et mettent 5 ans à se dégrader)











- Organisation d'un café chantier :

Le café chantier organisé le 27/09/2023 Le café chantier organisé le 27/09/2023

Le 27 Octobre 2023, dans le cadre des travaux de renaturation du Solin sur les Communes de Villemandeur, Pannes et Châlette-sur-Loing, le groupement d’entreprises Charier et Chognot a co-réalisé avec l’EPAGE du Bassin du Loing un café chantier. Cette opération a consisté à réunir les 127 propriétaires situés dans l’emprise des travaux à se rendre dans la base vie du chantier où les attendaient café et viennoiseries.

Les entreprises, le bureau d’études et l’EPAGE étaient présents, permettant d’échanger et de répondre aux différentes interrogations suscitées par les travaux. Les retours positifs de cette animation amèneront l’EPAGE à reconduire ce type d’événement.







- Passage sur France 3

Présentation des travaux de création de la ZEC dans le 19/20 h sur France 3 le 03/10/2023

- Visite du chantier avec l'Agence de l'eau Seine Normandie :

Visite du chantier avec l'Agence de l'eau Seine Normandie le 12/10/2023



Les démarches réglementaires :

  • Dossier Loi sur l’eau / Déclaration d’Intérêt Général
  • Arrêté préfectoral daté au 14 Février 2023

Les financeurs :

Financeurs

Taux %

Montant en euros TTC

Agence de l'eau Seine Normandie

80 %

 682 713, 20 €

Région Centre-Val-de-Loire

15 %

128 008,73 €

EPTB Seine Grands Lacs

Partage du reste à charge

42 669, 58 €

EPAGE du Bassin du Loing



Le coûts des travaux :

Désignations  Montant T.T.C
Projet vidéo
8 080, 00 €
Suppression des trois barrages  32 085, 60 €
Installations / études d'exécution  63 708, 00 €
Travaux forestiers  59 902, 00 €
Mise en oeuvres des banquettes et retalutage des berges  202 955, 00 €
Création de la Zone d'Expansion de Crue  318 852, 38 €
Total T.T.C 853  391, 50 €

Les travaux en quelques chiffres :

  • 3,3 km de lit mineur restaurés
  • 2.10 hectares de zone humide
  • 6 000 m3 d’eau stockée
  • 3 barrages supprimés
  • 6 km de cours d’eau décloisonnés
